รายละเอียดสินค้า:
|
| สินค้า: | 2.23 นิ้ว กราฟฟิก OLED Screen | การแก้ไข: | ความละเอียด 128x32 ดอท |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 74.1.0(ย) x 33.1(ก) x 7.4(ย) มม. | พื้นที่ทํางาน: | 55.02(ย) x 13.1(ก) มม |
| สนามพิกเซล: | 0.43 x 0.41 มม | วิธีการขับขี่: | 1/32 รอบการทำงาน |
| อุณหภูมิในการทำงาน: | -40°C ถึง +70°C (สามารถปรับเปลี่ยนได้) | หมายเลขพิน: | มีให้เลือก 4 พินและ 9 พิน |
| อินเตอร์เฟซ: | อินเทอร์เฟซ SPI และ IIC เป็นตัวเลือก | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลแสดงผลกราฟิก OLED ขนาด 128x32,โมดูลแสดงผลกราฟิก OLED ขนาด 2.23 นิ้ว,จอแสดงผล OLED SPI 128x32 |
||
SFOM223YZ49-12832WBYG-01 รายละเอียด.pdf
OLED SPI 2.23", 128x32 SPI โมดูลจอ OLED การแนะนําสินค้า
ไดโอเดสปล่อยแสงอินทรีย์ (OLED) เป็นเทคโนโลยีรุ่นใหม่ที่ทําให้ภาพสดใสและชัดเจนขึ้น และตอบสนองเร็วขึ้นโมเดล 23 นิ้ว SFOM223YZ49-12832WBGY-01 จอ OLED ผลิตจาก 128 x 32 จุด โมโนครอมโมดูล OLED นี้มีน้ําหนักเบา ใช้พลังงานต่ํา ขนาดเล็ก และมีตัวเลือกอินเตอร์เฟสที่แตกต่างกัน โดยปกติคือ SPI และตัวเลือกที่มีอยู่คือ IIC และพอร์ตคู่โมดูลทําจาก COB OLED, ซึ่งมีข้อดีของการติดตั้งโมดูลได้ง่ายต่อการใช้งานของลูกค้า เนื่องจากแผ่น PCB บนมัน
โมดูล OLED SFOM223YZ49-12832WBGY-01 ในอดีตไม่มีการสัมผัส แต่แผ่นสัมผัสสามารถปรับแต่งได้ ผลิตภัณฑ์นี้ถูกใช้อย่างแพร่หลายในเครื่องวิเคราะห์ทางการแพทย์, เครื่องวัด, อุปกรณ์เซ็นเซอร์, ทอร์มิเนล POS,เครื่องบันทึกเงินเครื่องมือถือ เครื่องสั่งซื้อมือถือ เป็นต้น
ลักษณะ
1. จอ OLED ขนาด 2.23 นิ้ว มีความละเอียด 128X32 และชิปเซ็ต SSD1305
2โมดูลจอ OLED ขนาด 2.23 นิ้วนี้ใช้พลังงานต่ํามาก: ความสว่างเต็มจอ 0.08w
3ช่องจอ OLED 9 ปินขนาด 2.23 นิ้วนี้มีรูติดตั้ง 4 ช่อง เพื่อการติดตั้งง่าย
4ผลิตภัณฑ์ OLED ขนาด 2.23 นิ้ว 128x32 นี้ถูกออกแบบมาเพื่อ SPI ประเภท, IIC และอินเตอร์เฟสปาเลลเป็นตัวเลือก
5สินค้า OLED 4pin ขนาด 2.23 นิ้วนี้รองรับชิปควบคุมหลากหลาย ชิป: รองรับ Arduino 51 ซีรีส, msp430 ซีรีส, stm32/2 CSR IC เป็นต้น
6. โวลเตจไฟฟ้าของผลิตภัณฑ์ OLED SPI 2.23 นิ้วนี้คือ DC 3V-5V
7. โมดูลจอ OLED ขนาด 2.23 นิ้วนี้มีตัวขับ IC ลงตัวมันสามารถสื่อสารกับ 2C / IIC อินเตอร์เฟสเพียงต้องการ 2 ท่า I / O
8สินค้า OLED ขนาด 2.23 นิ้ว ขนาด 128x32 นี้เข้ากับ MMDVM, Pi-Star และเข้ากับ Raspberry pi
9. สินค้า 128x32 SPI OLED 2.23 นิ้วนี้มีการออกแบบที่สว่างด้วยตนเอง ไม่จําเป็นต้องมีแสงเบื้องหลัง จอแสดงภาพสามารถสว่างด้วยตนเอง
10. โมดูลจอ OLED ขนาด 2.23 นิ้ว ไม่มีตัวอักษรที่ฝังอยู่ในตัวควบคุม OLED ผู้ใช้สามารถสร้างตัวอักษรผ่านโปรแกรมการสร้างตัวอักษร
| สินค้า: | 2.23 นิ้ว กราฟิก OLED Screen |
| การแก้ไข: | ความละเอียด 128x32 จุด |
| อินเตอร์เฟซ: | อินเตอร์เฟซ SPI และ IIC ไม่จําเป็น |
| หมายเลขปิน: | 4 ปินและ 9 ปินเป็นตัวเลือก |
| ออตติกส์: | มุมมองทั้งหมด |
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ |
| รูปแบบ Dim: | 74.1.0(L) X 33.1 ((W) X 7.4 ((T) (มม) |
| พื้นที่ทํางาน: | 55.02 ((L) X 13.1 ((W) (มม) |
| วิธีการขับรถ: | 1/32 ระยะเวลาทํางาน |
| พิกเซลปิตช์: | 0.43 X 0.41 (มิลลิเมตร) |
| อุณหภูมิการทํางาน | -40°C ถึง +70°C (สามารถปรับปรุงได้) |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
OLED SPI 2.23", 128x32 SPI OLED Display Module การออกแบบสินค้า

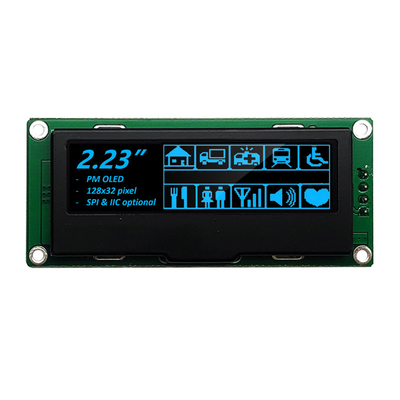

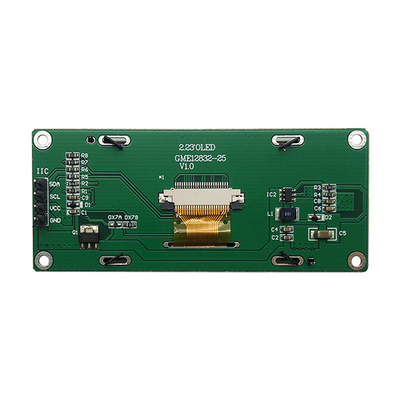

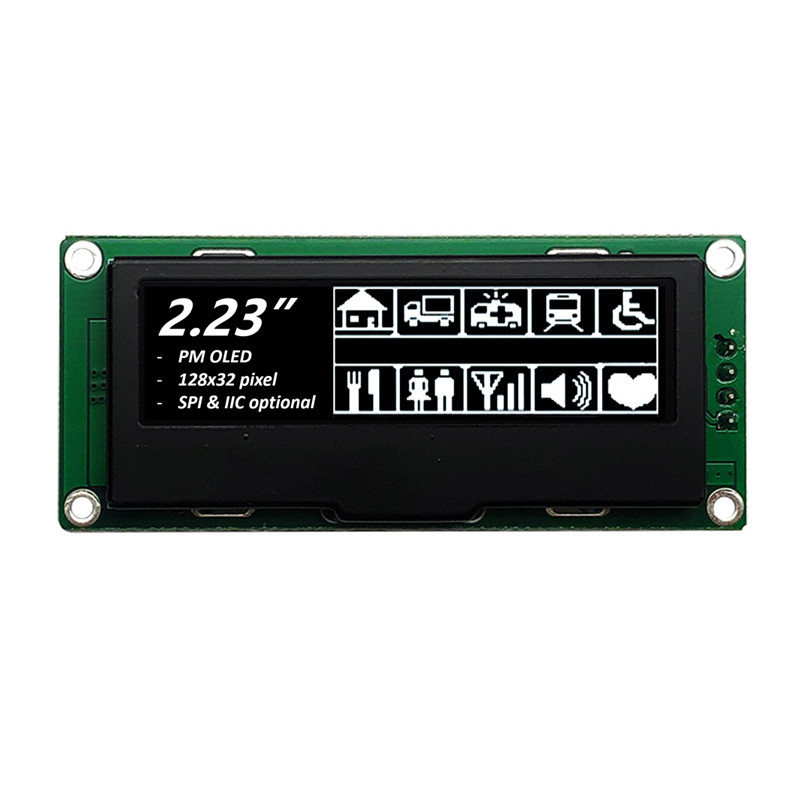

OLED SPI 2.23", 128x32 SPI OLED ภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
ผู้ผลิตโมดูลจอ OLED เป็นมืออาชีพ
จอแกรฟิก OLED ของ SAEF Technology มีให้บริการในสามแบบการปรับแต่งทางเครื่องกล รวมถึงเทคโนโลยี COB, COG และ TAB passive matrixความละเอียด OLED โมโนครอมแบบกราฟฟิก มีในจอจอ OLED 50x16, 64x128 OLED, 100x8 OLED กราฟิก, 100x16 OLED, 100x32 กราฟิก OLED, 200x16 กราฟิก OLED, OLED 128x32, จอ OLED 128x64, OLED 128x128, และจอ OLED 256x64จอแกรฟิก OLED ในครอบครัวสินค้า SAEF มีเครื่องควบคุมและอินเตอร์เฟส, รวมถึง OLED ปานกลาง, ซีเรียล, และ I2C, SPI OLED. โมดูลจอ OLED เหล่านี้มีให้บริการด้วยความแรงกระหน่ําของ 3V หรือ 5V, ขึ้นอยู่กับความละเอียด / สี.
SAEF ให้บริการโหมดจอ OLED จํานวนมากตั้งแต่ 0.49 นิ้วถึง 5.5 นิ้ว OLED เช่น จอ OLED ไมโคร 0.49 นิ้ว จอ OLED ไมโคร 0.66 นิ้ว จอ OLED ไมโคร 0.69 นิ้ว จอ OLED 0.91 นิ้ว จอ OLED 0.0OLED 95 นิ้ว, จอ OLED ขนาด 0.96 นิ้ว, จอ OLED ขนาด 1.5 นิ้ว, จอ OLED ขนาด 2 นิ้ว, จอ OLED ขนาด 2.4 นิ้ว, จอ OLED ขนาด 2.7 นิ้ว, จอ OLED ขนาด 3.12 นิ้ว, จอ OLED ขนาด 5.5 นิ้ว, และการแก้ไขการออกแบบตามความต้องการ
โมดูลจอ OLED ขนาดเล็ก SAEF เหมาะสําหรับอุปกรณ์หลายอย่างที่ต้องการแผ่นจออิเล็กทรอนิกส์เครื่องมืออุตสาหกรรม, ระบบ POS, อัตโนมัติ, ระบบแสดงเสียงและภาพ, อุปกรณ์การแพทย์, อุปกรณ์ดูแลบุคคล, สินค้าครัวเรือน, จัดจอรถยนต์, จัดจอข้อมูลแบบไดนามิก และอื่น ๆ อีกมากมาย
