รายละเอียดสินค้า:
|
| สินค้า: | ทีเอฟที 4"นิ้ว | การแก้ไข: | 320X320 พิกเซล |
|---|---|---|---|
| อินเตอร์เฟซ: | ม.ค.ส.ส | หน้าจอสัมผัส: | ด้วย PCAP CTP |
| แตะมิติ: | 84.0(W)x84.0(H)x3.37(T) (มม.) | ดูทิศทาง: | มุมมองทั้งหมด |
| หมายเลขพิน: | 40 PIN | การเชื่อมต่อ: | ZIF |
| ความส่องสว่างของพื้นผิว: | 300 ซีดี/ตร.ม | แหล่งจ่ายไฟ: | 3.3 โวลต์ |
| การบริโภคในปัจจุบัน: | 20 ม | อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ |
| เวลาชีวิต: | 40000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ LCD 4 นิ้ว 320x320,จอ LCD 4 นิ้ว 3.3V,MCU 4 นิ้ว TFT LCD |
||

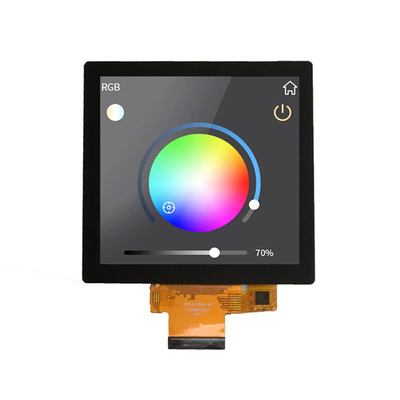

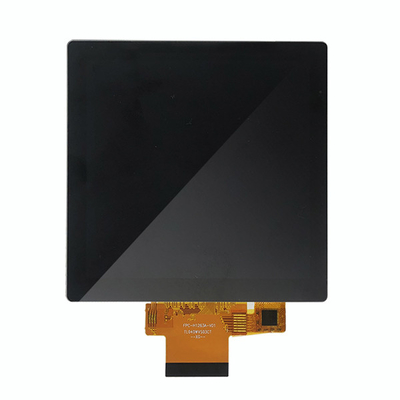

เรื่องของ SF-TO400DX-8979A-CT
ส่งผลงานของคุณสูงขึ้น ด้วยแผ่นจอ LCD TFT ขนาด 4 นิ้ว ของโรงงานของเรา ซึ่งมีความละเอียด 320 x 320 ตารางวาทําให้มันเป็นทางออกที่สมบูรณ์แบบ สําหรับการใช้งานที่หลากหลาย รวมถึง อิเล็กทรอนิกส์ผู้บริโภค, อุปกรณ์มือและอุปกรณ์อุตสาหกรรม
ลักษณะสําคัญ:
การใช้งาน:เหมาะสําหรับสาขาต่างๆ ได้แก่
ทําไมต้องเลือกแผ่นจอ LCD TFT ขนาด 4 นิ้ว
ผลิตด้วยความแม่นยําและคุณภาพในใจ แผ่น LCD TFT ของเรารับประกันความสามารถและผลงานที่ยั่งยืนเหมาะสําหรับผู้พัฒนาและผู้ผลิตที่ต้องการจอที่น่าเชื่อถือและมีความละเอียดสูงสําหรับโครงการใหม่.
รายละเอียด:
เปลี่ยนแปลงผลิตภัณฑ์ของคุณ ด้วยแผ่นจอ LCD TFT ขนาด 4 นิ้วจากโรงงานของเราสั่งวันนี้และสัมผัสคุณภาพและผลงานที่ไม่มีคู่แข่ง สําหรับโครงการต่อไปของคุณ!
| สินค้า: | TFT 4′′ นิ้ว |
|---|---|
| การแก้ไข: | 320X320 พิกเซล |
| อินเตอร์เฟซ: | MCU SPI |
| หน้าจอสัมผัส: | พร้อมจอสัมผัสจุลภาพ PCAP |
| ขนาดของเลนส์: | 84.0(W) x 84.0 (H) x 3.37 (T) มิลลิเมตร |
| ทิศทางการดู: | มุมมองทั้งหมด (85/85/85/85) |
| หมายเลขปิน: | 40 ปิน |
| การเชื่อมต่อ: | การติดต่อ |
| ความสว่างของพื้นผิว: | 300 Cd/m2 |
| พลังงานประปา: | 3.3 V |
| การบริโภคปัจจุบัน: | 20 mA |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C |
| อายุการใช้งาน: | 40000 ชั่วโมง |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
มิติภายนอก
การนิยาม Pin อินเตอร์เฟซ
| พิน เลข | สัญลักษณ์ | คําอธิบาย | เมื่อไม่ใช้ | |||
| 1 | LEDA | B/L ปินบวก | รางวัล | |||
| 2 | LEDK | B/L ปินลบ | รางวัล | |||
| 3 | LEDK | B/L ปินลบ | รางวัล | |||
| 4 | GND | ดิน | รางวัล | |||
| 5 | VCI | พลังงานไฟฟ้า (2.8-3.3V) | รางวัล | |||
| 6 | IOVCC | พลังงานไฟฟ้า I/O (1.8-3.3V) | รางวัล | |||
| 7 | TE | ผลลัพธ์การฉีกขาด | เปิด | |||
| 8 | CS | ปิ้นเลือกชิป อัตราการทํางานน้อย | รางวัล | |||
| 9 | RS | การแสดงข้อมูล/การเลือกคําสั่งDCX= ราคา 1 ราคา: การแสดงข้อมูลหรือพารามิเตอร์ DCX = ราคา 0 ราคา 0 ราคา |
รางวัล | |||
| 10 | WR/SCK | เขียนเปิดใน MCU อินเตอร์เฟซ.ใน SPI โหมด Pin นี้คือ sck | รางวัล | |||
| 11 | RD | เปิดอ่าน | GND | |||
| 12 | SDI | ปินเข้า/ออกของอินเตอร์เฟซ SPI | รางวัล | |||
| 13 | SDO | ปินออกของอินเตอร์เฟซ SPI | รางวัล | |||
| 14 | GND | ดิน | รางวัล | |||
| 15-30 | D0-D15 | การเข้าสync ทิศทาง | GND | |||
| 31 | กําหนดใหม่ | สัญญาณนี้จะรีเซ็ตอุปกรณ์และมันต้องนําไปใช้ในการเริ่มต้นชิปอย่างถูกต้อง | รางวัล | |||
| 32 | IM2 | IM0=0 | IM2 = 0 | MCU 16 BIT | ใช้ D[ 15:0] | รางวัล |
| IM0= 1 | IM2 = 0 | MCU 8 BIT | ใช้ D[7:0] | |||
| 33 | IM0 | IM0= 1 | IM2= 1 | 4Line SPI | CS,RS,SCK.SDI | รางวัล |
| IM0=0 | IM2= 1 | เงินสํารอง | รางวัล | |||
| 34 | GND | ดิน | รางวัล | |||
| 35 | TP_INT | TP สะดุดไปยังโฮสต์ | เปิด | |||
| 36 | TP_SDA | การใส่และการออกข้อมูล TP I2C | เปิด | |||
| 37 | TP_SCL | การเข้าเวลา TP I2C | เปิด | |||
| 38 | TP_RES | TP การรีเซ็ตภายนอก | เปิด | |||
| 39 | TP_VCI | พลังงาน TP (2.8-3.3V) | เปิด | |||
| 40 | GND | ดิน | รางวัล | |||
