รายละเอียดสินค้า:
|
| สินค้า: | 0.96 นิ้ว OLED 4 พิน I2C | การแก้ไข: | 96x16 พิกเซล |
|---|---|---|---|
| โครงสร้าง: | COG + PCB | อินเตอร์เฟซ: | อินเตอร์เฟส I2C |
| ไอซีไดร์เวอร์: | SSD1306 หรือเทียบเท่า | หน้าจอสัมผัส: | สามารถปรับแต่งได้ |
| ดูทิศทาง: | มุมมองทั้งหมด | ภาพลักษณะ ดิม: | 32.54 × 10 × 2.4 มม |
| การเชื่อมต่อ: | หมุดโลหะ | หมายเลขพิน: | 4 พิน |
| อุณหภูมิในการทำงาน: | -40℃ ถึง +80℃ | อุณหภูมิในการจัดเก็บ: | -40℃ ถึง +85℃ |
| ตลอดชีวิต: | 50,000 ชั่วโมง @ 60cd/m2 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 4Pins โมดูลแสดงผล OLED,96x16 โมดูลแสดงผล OLED,0.69 นิ้ว 96x16 OLED Display |
||
SFOM069YZ4-9616WB-01 รายละเอียด.pdf
0.69" 96x16 OLED, 4 pin IIC 0.69 นิ้ว
SFOM069YZ4-9616WB-01 เป็น COG กราฟฟิกที่มีโมดูล PCB OLED ซึ่งประกอบด้วยความละเอียด 96x16 พิกเซล ขนาดเส้นแยก 0.69 นิ้วมันรองรับอินเตอร์เฟซ I2C, 1/16 การขับขี่. มันมีขนาด PCB ขอบเขต 32.54 × 10 มม. มีรูติดตั้งบนเครื่องและสปินโลหะ 4x1 บนโมดูล. มันมี:
1. อินเตอร์เฟซการสื่อสารลําดับ IIC การเชื่อมต่อไฟฟ้าง่าย มีสัญญาณเพียง 2 เส้นเชื่อมต่อกับไฟฟ้าด้วยสาย 4PIN ใช้งานง่าย
2สีขาว มุมมอง: กว่า 160 องศา เหมาะกับ Arduino, 51 ซีรีส, ESP, STIM32 / 2, ชิป SCR
3การใช้งานพลังงานต่ํา: 0.05W ระหว่างการทํางานปกติ, ความดันสนับสนุน: 3.3V DC, อุณหภูมิการทํางาน: -40C-80C องศา

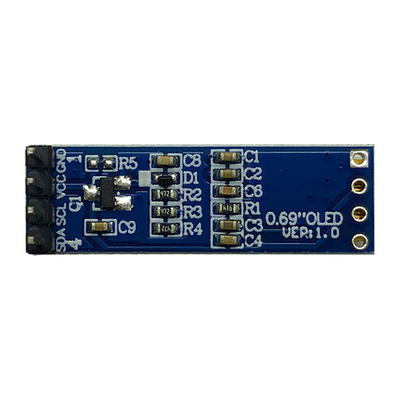

การนิยาม Pin
ปิน 1 GND กอนด์ของวงจรโลจิก นี่คือปินพื้น มันต้องเชื่อมต่อกับพื้น
ปิน 2 VCC การให้พลังงานสําหรับ OLED นี่คือปินการให้แรงดัน มันต้องเชื่อมต่อกับแหล่ง
ปิน 3, SCL, การเข้าเวลาเรียงลําดับ SCL
ปิน 4 SDA การเข้าข้อมูลลําดับ SD
ข้อมูลสินค้า
| สินค้า: | 0.96 นิ้ว OLED 4 ปิน I2C | การแก้ไข: | 96x16 พิกเซล |
|---|---|---|---|
| โครงสร้าง: | COG + PCB | อินเตอร์เฟซ: | อินเตอร์เฟซ I2C |
| ไดรเวอร์ IC: | SSD1306 หรือเทียบเท่า | หน้าจอสัมผัส: | สามารถปรับแต่งได้ |
| ทิศทางการดู: | มุมมองทั้งหมด | รูปแบบ Dim: | 32.54 × 10 × 2.4 มม. |
| การเชื่อมต่อ: | หมึกโลหะ | หมายเลขปิน: | 4 ปิน |
| ระยะเวลาการทํางาน: | -40°C ถึง +80°C | ความร้อนในการเก็บ: | -40°C ถึง +85°C |
| อายุการใช้งาน: | 50,000 ชั่วโมง @ 60cd/m2 | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
FAQ
Q1. ผมขอสั่งตัวอย่างได้ไหม?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ. ตัวอย่างผสมของตัวเลขรายการที่แตกต่างกันเป็นที่ยอมรับ.
ถามที่ 2 แล้วเวลานําไป?
A: สําหรับผลิตภัณฑ์ที่ไม่อยู่ในชั้นวางสินค้า, ตัวอย่างในสต็อคทันที. 1-1.5 สัปดาห์สําหรับการทําตัวอย่างใหม่. 4-6 สัปดาห์สําหรับการผลิตจํานวนมาก. สําหรับผลิตภัณฑ์ที่ออกแบบ, 2-3 วันสําหรับข้อเสนอการออกแบบ;2 ชั่วโมงสําหรับการทําตัวอย่างในการออกแบบการอนุมัติ; 5-6 ชั่วโมงสําหรับการทดลอง / การผลิตจํานวนมากเมื่อรับรองตัวอย่าง
Q3. คุณมี MOQ จํากัดใด ๆ สําหรับตัวอย่างและการสั่งการการผลิต?
A: MOQ ต่ํา. 3-5pcs สําหรับการตรวจสอบตัวอย่างมีอยู่. MOQ การผลิตจํานวนมากเป็นปกติ 1K / lot. เราสนับสนุน qty ต่ํากว่า MOQ MP สําหรับการสั่งซื้อการเดินเส้น / PP.
Q4. คุณส่งสินค้าอย่างไร และใช้เวลานานแค่ไหนในการมาถึง?
A: ส่งโดย DHL, UPS, FedEx หรือ TNT ใช้เวลา 5-7 วันในการมาถึง ส่งทางอากาศและทางทะเลยังเป็นตัวเลือก
Q5. วิธีการดําเนินการสั่งซื้อโมดูล LCD?
A: ก่อนอื่นก็บอกเราความต้องการหรือการใช้งานของคุณ
อย่างที่สอง เราอ้างอิงตามความต้องการของคุณหรือข้อเสนอของเรา
อย่างที่สาม ลูกค้ายืนยันตัวอย่างและวางเงินฝากสําหรับการสั่งซื้ออย่างเป็นทางการ
และที่สี่ เราจัดการผลิต
Q6. จะพิมพ์โลโก้ของฉันบนสินค้า LCD ได้มั้ย?
ตอบ: ใช่ครับ กรุณาแจ้งเราอย่างเป็นทางการในช่วงการออกแบบ และเราจะทําตัวอย่างด้วยโลโก้ของคุณเพื่อการทดสอบตัวอย่างและอนุมัติของคุณ เมื่ออนุมัติตัวอย่าง การผลิตจํานวนมากจะตามตัวอย่างที่อนุมัติ
Q7: คุณให้การรับประกันสินค้าหรือไม่
ตอบ: ครับ เราให้การรับประกันสินค้า 1 ปี
Q8: วิธีการจัดการกับความผิดปกติ?
A: อย่างแรก, ผลิตภัณฑ์ของเราถูกผลิตในระบบควบคุมคุณภาพที่เข้มงวดและอัตราความบกพร่องจะน้อยกว่า 0.2%.
อย่างที่สอง ในช่วงประกันสินค้า เราจะส่ง Lcd ใหม่พร้อมกับการสั่งซื้อใหม่ในปริมาณน้อยเราจะซ่อมแซมและส่งมันกลับให้คุณ หรือเราสามารถหารือเรื่องแก้ไข รวมถึงการโทรกลับตามสถานการณ์จริง.
0.69" 96x16 OLED, 4 pin IIC 0.69 นิ้ว OLED โมดูล

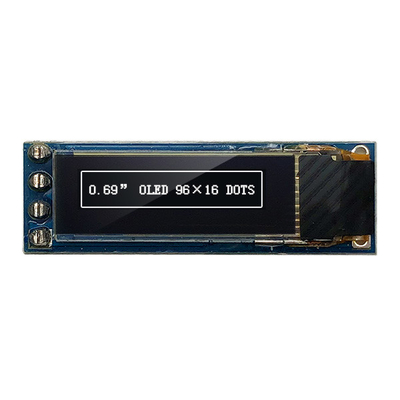

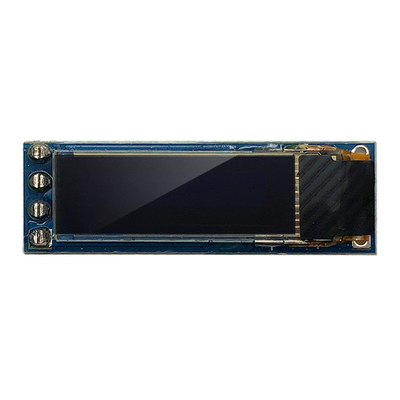

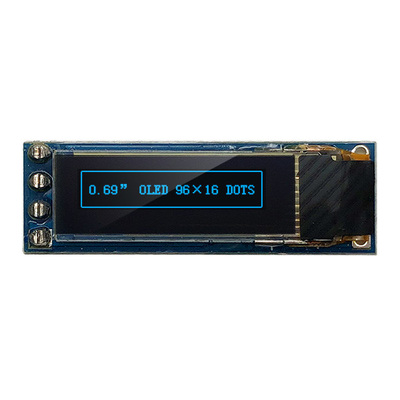

0.69" 96x16 OLED, 4 pin IIC 0.69 นิ้ว โมดูล OLED รูปภาพสินค้า
