รายละเอียดสินค้า:
|
| สินค้า: | 0หน้าจอ OLED ขนาด.96 นิ้ว 7 ปิน | โครงสร้าง: | COG + PCB |
|---|---|---|---|
| การแก้ไข: | 128x64 พิกเซล | อินเทอร์เฟซ: | SPI (I2C ไม่จําเป็น) |
| ดูอัลเกิล: | มุมมองทั้งหมด | หมายเลขพิน: | 7 ปิน (เลือก 4 ปิน) |
| สี: | สีขาวและสีน้ำเงินไม่จำเป็น | ขนาดโมดูล: | 27.5(ก)×27.8(ส)×2.7(ล) มม |
| กระจก: | PMOLED ( OLED เมทริกซ์แบบพาสซีฟ ) | คอนโทรลเลอร์: | SSD1306 หรือเทียบเท่า |
| พลังงานไฟฟ้า: | 3V / 5V | ปฏิบัติการ Temp.: | -40℃ ถึง +85℃ |
| อัตราส่วนความคมชัด: | 2000 : 1 ( คอนทราสต์ของห้องมืด ) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | I2C 0.96 นิ้ว OLED Display,SPI 0.96 นิ้ว OLED Display,7 Pins OLED 0.96 นิ้ว |
||
7 ปิน 0.96 นิ้ว โมดูลจอ OLED SPI I2C 3V สีขาว PMOLED กับ SSD1306 Driver IC
12864 OLED, 0.96" SPI 7 Pin, SSD1306 OLED Display (COG+PCB) คําอธิบาย
แบบ SFOM096YZ7-12864WB-01 เป็นการขยายของ SF-OS096YZ7-12864WB-01 โดยมีแผ่น PCB บนโมดูล; ขนาด 0.96 นิ้วทางด้านล่างและประกอบด้วยพิกเซล 128x64.บอร์ด PCB ที่มีรูติดตั้ง 4 ช่องนี้ เป็นวิธีง่ายสําหรับลูกค้าที่จะเชื่อมโมดูลเข้ากับการใช้งานของพวกเขา. SFOM096YZ7-12864WB-01 โมดูลมี SSD1306 IC ภายใน; สนับสนุน 4-สาย SPI อินเตอร์เฟส; อินเตอร์เฟส I2C ทางเลือก, วงจรการทํางานขับ 1/64, โลจิกไฟฟ้าแรงดัน 3.3V ~ 5V, ระดับ I / O 5V ถึง 3V,มีวงจรแปลง, แสดง 50% กระแสการตรวจสอบบอร์ดคือ 80mA @ 3.3VDD (ทั่วไป). มูลูลเชื่อมต่อด้วยปินเชื่อม 7 และปินเชื่อม 4 เป็นตัวเลือก
โมดูล OLED นี้เหมาะสําหรับการใช้งานในบ้านฉลาด อุปกรณ์ทางการแพทย์ การควบคุมฉลาด เครื่องดนตรี ฯลฯ และสามารถทํางานได้ในอุณหภูมิจาก -40 °C ถึง +85 °C
ลักษณะ
1. จอ OLED ขนาดเล็ก 0.96 นิ้วนี้มีความละเอียด 128X64 และชิปเซ็ต SSD1306
2โมดูลจอ OLED ขนาด 0.96 นิ้วนี้ใช้พลังงานต่ํามาก: ความสว่างเต็มจอ 0.08w
3จอจอขนาดเล็ก OLED ขนาด 0.96 นิ้วนี้มีหลุมติดตั้ง 4 ช่อง เพื่อการติดตั้งง่าย
4สินค้า OLED ขนาด 0.96 นิ้ว 12864 นี้ถูกออกแบบมาเพื่อ SPI แบบ, IIC เป็นตัวเลือก
5สินค้า OLED 7pin ขนาด 0.96 นิ้วนี้รองรับชิปควบคุมหลากหลาย ชิป: รองรับ Arduino 51 ซีรีส, msp430 ซีรีส, stm32/2 CSR IC เป็นต้น
6. โวลเตจไฟฟ้าของ SPI 0.96 นิ้ว OLED สินค้านี้คือ DC 3V-5V
7. โมดูลจอ OLED ขนาด 0.96 นิ้วนี้มี IC ไดรเวอร์ที่ติดตั้ง มันสามารถสื่อสารกับ 2C / IIC อินเตอร์เฟสเพียงต้องการ 2 ท่า I / O
8สินค้า OLED ขนาด 0.96 นิ้ว ขนาด 128x64 นี้เข้ากับ MMDVM, Pi-Star และเข้ากับ Raspberry pi
9. สินค้า 12864 SPI OLED 0.96 นิ้วนี้มีการออกแบบที่สว่างด้วยตนเอง ไม่จําเป็นต้องมีแสงเบื้องหลัง จอแสดงภาพสามารถสว่างด้วยตนเอง
10. หน้าจอ OLED ขนาด 0.96 นิ้ว ไม่มีตัวอักษรที่ฝังอยู่ในตัวควบคุม OLED ผู้ใช้สามารถสร้างตัวอักษรผ่านโปรแกรมการสร้างตัวอักษร
รายละเอียดสินค้า
| สินค้า: | 0จอ OLED ขนาด.96 นิ้ว 7 ปิน |
| การแก้ไข: | 128x64 พิกเซล |
| โครงสร้าง: | COG + PCB |
| อินเตอร์เฟซ: | SPI (I2C ไม่จําเป็น) |
| หมายเลขปิน: | 7 ปิน |
| ขนาดโมดูล: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| เครื่องควบคุม: | SSD1306 หรือเทียบเท่า |
| ดู Algle: | มุมมองทั้งหมด |
| สี: | สีขาวและสีน้ําเงินเป็นตัวเลือก |
| แก้ว: | พีเอ็มโอลเอดี (Passive Matrix OLED) |
| พลังงานไฟฟ้า: | 3V / 5V |
| อัตราความแตกต่าง: | 2000 : 1 (ความแตกต่างของห้องมืด) |
| ระยะเวลาทํางาน: | -40°C ถึง +85°C |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
12864 OLED, 0.96" SPI 7 Pin, SSD1306 OLED Display (COG+PCB)การวาด

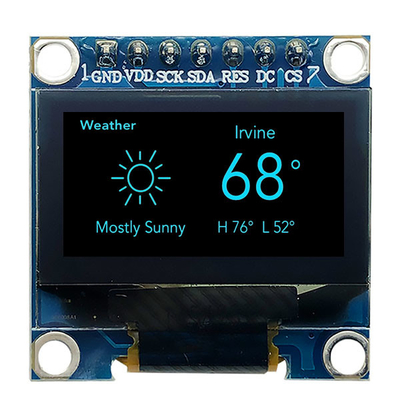

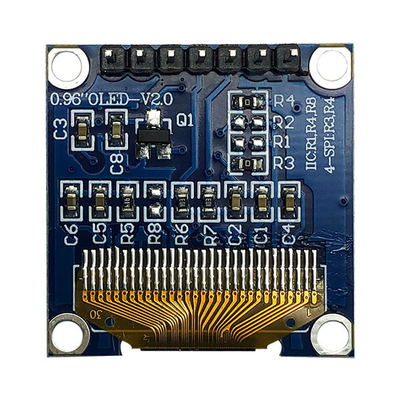

12864 OLED, 0.96" SPI 7 Pin, SSD1306 OLED Display (COG+PCB) ภาพสินค้า
