รายละเอียดสินค้า:
|
| สินค้า: | 1.3 นิ้ว SPI OLED 7 ปิน | การแก้ไข: | กราฟิก 128x64 |
|---|---|---|---|
| อินเทอร์เฟซ: | SPI | ดูอัลเกิล: | มุมมองทั้งหมด |
| หมายเลขพิน: | 7 พิน | สี: | สีขาว สีฟ้าเป็นตัวเลือก |
| ขนาดโมดูล: | 35.5(ก)×33.6(ส)×2.6(ล) (มม.) | กระจก: | PMOLED ( OLED เมทริกซ์แบบพาสซีฟ ) |
| คอนโทรลเลอร์: | SH1106 หรือเทียบเท่า | ปฏิบัติการ Temp.: | -40℃ ถึง +85℃ |
| อัตราส่วนความคมชัด: | 2000 : 1 ( คอนทราสต์ของห้องมืด ) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอแสดงผล SPI OLED 1.3 นิ้ว,จอแสดงผล OLED 7 ขา 1.3 นิ้ว,SH1106 1.3 นิ้ว oled i2c |
||
SFOM130YZ7-12864WB-01 รายละเอียด.pdf
1.3 นิ้ว OLED, SPI OLED Display คําอธิบาย
ตัวแบบ SFOM130YZ7-12864WB-01 เป็นรายการขยายของ SF-OS130YZ-12864WB-01 ซึ่งมีบอร์ด PCB บนโมดูล; ขนาดเส้นแยก 1.3 นิ้ว, ผลิตจากพิกเซล 128x64.บอร์ด PCB นี้มีรูการติดตั้งสี่เป็นวิธีง่ายสําหรับลูกค้าที่จะติดตั้งโมดูลในการใช้งานของพวกเขา. SFOM130YZ7-12864WB-01 โมดูลถูกสร้างขึ้นใน SH1106 IC; มันสนับสนุน 4-สาย SPI อินเตอร์เฟซ; อินเตอร์เฟส I2C ทางเลือก, การขับเคลื่อนหน้าที่ 1/64, ความดันไฟฟ้าสําหรับโลจิกคือจาก 3.3V ~ 5V,ระดับ I/O 5V ถึง 3V พร้อมวงจรแปลง, จอแสดงไฟฟ้าที่มีปริมาณการทํางาน 50% คือ 80mA @ 3.3VDD (มูลค่าทั่วไป) การเชื่อมต่อของโมดูลคือ 7 ปินหัว, การเชื่อมต่อปินหัวแบบเลือกได้ 4 ปิน
โมดูล OLED นี้เหมาะสําหรับการใช้งานในบ้านฉลาด อุปกรณ์การแพทย์ เครื่องควบคุมฉลาด เครื่องวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัด
1. 1.3 นิ้ว มินิ OLED จอแสดงผลด้วยความละเอียด 128X64 และ SH1106 ชิปเซ็ต
2การบริโภคพลังงานที่ต่ํามาก: ไฟฉายหน้าจอเต็ม 0.08w
3. 4 หลุมสําหรับการติดตั้งง่าย
4ประเภทอินเตอร์เฟส: SPI (สามารถเปลี่ยนเป็น IIC)
5. รองรับชิปควบคุมหลากหลาย: รองรับ Arduino 51 ซีรีส, msp430 ซีรีส, stm32/2 CSR IC, ETC
6โลตติจ์พลังงาน: DC 3V - 5V
ลักษณะ
| สินค้า: | 1.3 นิ้ว SPI OLED 7 ปิน | การแก้ไข: | 128x64 กราฟิก |
|---|---|---|---|
| อินเตอร์เฟซ: | 4 สาย SPI (I2C ไม่ต้องเลือก) | ดู Algle: | มุมมองทั้งหมด |
| หมายเลขปิน: | 7 ปิน (ไม่จํากัด 4 ปิน) | สี: | สีขาว สีน้ําเงิน |
| ขนาดโมดูล: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) mm | แก้ว: | PMOLED |
| เครื่องควบคุม: | SH1106 หรือเทียบเท่า | ระยะเวลาทํางาน: | -40°C ถึง +85°C |
| อัตราความแตกต่าง: | 2000 : 1 (ความแตกต่างของห้องมืด) | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
1.3 นิ้ว OLED, SPI OLED Display การวาด

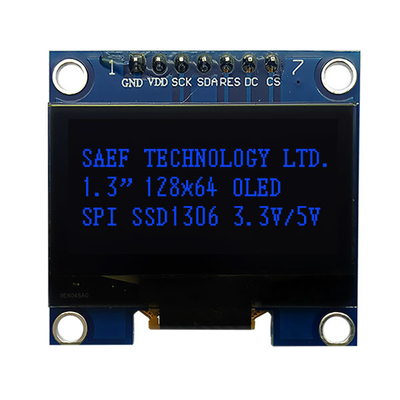

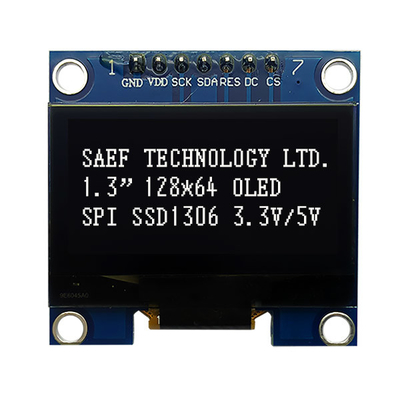

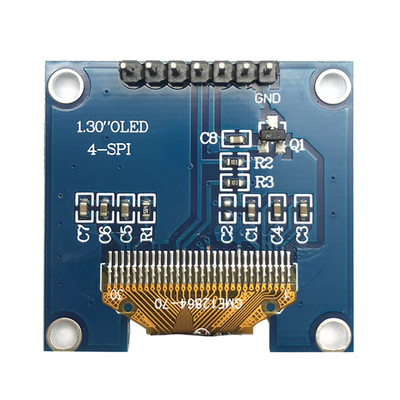

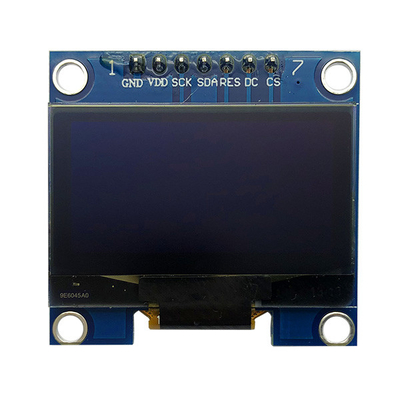

1.3 นิ้ว OLED, SPI OLED Display ภาพสินค้าจริง
FAQ:
Q1. ผมขอสั่งตัวอย่างได้ไหม?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ. ตัวอย่างผสมของตัวเลขรายการที่แตกต่างกันเป็นที่ยอมรับ.
ถามที่ 2 แล้วเวลานําไป?
A: สําหรับผลิตภัณฑ์ที่ไม่อยู่ในชั้นวางสินค้า, ตัวอย่างในสต็อคทันที. 1-1.5 สัปดาห์สําหรับการทําตัวอย่างใหม่. 4-6 สัปดาห์สําหรับการผลิตจํานวนมาก. สําหรับผลิตภัณฑ์ที่ออกแบบ, 2-3 วันสําหรับข้อเสนอการออกแบบ;2 ชั่วโมงสําหรับการทําตัวอย่างในการออกแบบการอนุมัติ; 5-6 ชั่วโมงสําหรับการทดลอง / การผลิตจํานวนมากเมื่อรับรองตัวอย่าง
Q3. คุณมี MOQ จํากัดใด ๆ สําหรับตัวอย่างและการสั่งการการผลิต?
A: MOQ ต่ํา. 3-5pcs สําหรับการตรวจสอบตัวอย่างมีอยู่. MOQ การผลิตจํานวนมากเป็นปกติ 1K / lot. เราสนับสนุน qty ต่ํากว่า MOQ MP สําหรับการสั่งซื้อการเดินเส้น / PP.
Q4. คุณส่งสินค้าอย่างไร และใช้เวลานานแค่ไหนในการมาถึง?
A: ส่งโดย DHL, UPS, FedEx หรือ TNT ใช้เวลา 5-7 วันในการมาถึง ส่งทางอากาศและทางทะเลยังเป็นตัวเลือก
Q5. วิธีการดําเนินการสั่งซื้อโมดูล LCD?
A: ก่อนอื่นก็บอกเราความต้องการหรือการใช้งานของคุณ
อย่างที่สอง เราอ้างอิงตามความต้องการของคุณหรือข้อเสนอของเรา
อย่างที่สาม ลูกค้ายืนยันตัวอย่างและวางเงินฝากสําหรับการสั่งซื้ออย่างเป็นทางการ
และที่สี่ เราจัดการผลิต
Q6. จะพิมพ์โลโก้ของฉันบนสินค้า LCD ได้มั้ย?
ตอบ: ใช่ครับ กรุณาแจ้งเราอย่างเป็นทางการในช่วงการออกแบบ และเราจะทําตัวอย่างด้วยโลโก้ของคุณเพื่อการทดสอบตัวอย่างและอนุมัติของคุณ เมื่ออนุมัติตัวอย่าง การผลิตจํานวนมากจะตามตัวอย่างที่อนุมัติ
Q7: คุณให้การรับประกันสินค้าหรือไม่
ตอบ: ครับ เราให้การรับประกันสินค้า 1 ปี
Q8: วิธีการจัดการกับความผิดปกติ?
A: อย่างแรก, ผลิตภัณฑ์ของเราถูกผลิตในระบบควบคุมคุณภาพที่เข้มงวดและอัตราความบกพร่องจะน้อยกว่า 0.2%.
อย่างที่สอง ในช่วงประกันสินค้า เราจะส่ง Lcd ใหม่พร้อมกับการสั่งซื้อใหม่ในปริมาณน้อยเราจะซ่อมแซมและส่งมันกลับให้คุณ หรือเราสามารถหารือเรื่องแก้ไข รวมถึงการโทรกลับตามสถานการณ์จริง.
