รายละเอียดสินค้า:
|
| สินค้า: | 3.5" QVGA RGB TFT จอแอลซีดี | การแก้ไข: | 320x240 จุด |
|---|---|---|---|
| หน้าจอสัมผัส: | ด้วยหน้าจอสัมผัส PCAP | ฝาครอบเลนส์: | ปรับแต่งได้ |
| ดูทิศทาง: | 6 นาฬิกา | อินเตอร์เฟซ: | อินเทอร์เฟซ RGB |
| ภาพลักษณะ ดิม: | 76.9x63.9x4.65 มม | หมายเลขพิน: | 54 พิน |
| การเชื่อมต่อ: | กำลังเสียบปลั๊ก | อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ |
| ความส่องสว่างของพื้นผิว: | 320 cd/m2 (สามารถปรับแต่งได้) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอแสดงผล QVGA PCAP TFT,จอแสดงผล PCAP TFT 3.5" 320x240,3.5 จอแสดงผล tft 54 Pin |
||
TFT 3.5" นิ้ว QVGA 320x240 ลายภูมิประเทศ RGB LCD With PCAP Capacitive Touch Screen HX8238 54 ปิน
SAEF TECHNOLOGY SF-TO350M-8840A-CT เป็นเซลล์ LCD ขนาด 3.5 นิ้วที่มีทรานซิสเตอร์แผ่นบางเป็นองค์ประกอบที่ทํางานและมีพิกเซล3) นิ้วแบบการถ่ายทอดส่วนใหญ่ TN-LCD แพเนลความละเอียดของแพเนลคือ 320 ((RGB) x 240 พิกเซล และสามารถแสดงสีได้ถึง 16.7M
SF-TO350M-8840A-CT มีหน้าจอสัมผัส PCAP OCA ติด, PCAP เป็นโครงสร้าง G + G. SF-TO350M-8840A-CT รองรับอินเตอร์เฟซ RGB ส่วนหน้าจอสัมผัสเป็นอินเตอร์เฟส IIC.
SF-TO350M-8840A-CT โมดูล LCD TFT ใช้ในกล่องดํา อุปกรณ์สมาร์ท POS มือถือ เครื่องอ่านเงินอุปกรณ์ห้องปฏิบัติการบนเบนจ์, ระบบรักษาความปลอดภัย, อัตโนมัติบ้าน, เครื่องเล่นเสียงขนาดเล็ก, เครื่องติดตามเด็ก, และอุปกรณ์มืออื่น ๆ เป็นต้น
| สินค้า: | 3.5" QVGA RGB TFT LCD | การแก้ไข: | 320X240 จุด |
|---|---|---|---|
| หน้าจอสัมผัส: | ด้วย PCAP Touch Screen | เลนส์ปกปิด: | สามารถปรับแต่งได้ |
| ทิศทางการดู: | เวลา 6 โมง | อินเตอร์เฟซ: | อินเตอร์เฟซ RGB |
| รูปแบบ Dim: | 76.9x63.9x4.65 มิลลิเมตร | หมายเลขปิน: | 54 ปิน |
| การเชื่อมต่อ: | การติดต่อ | ระยะเวลาการทํางาน: | -20°C ถึง +70°C |
| ความสว่างของพื้นผิว: | 320Cd/m2 | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
3.5" RGB TFT, QVGA LCD D 3.5 นิ้วการขัด
การนิยาม Pin อินเตอร์เฟซ
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | LED-K1 | ฉัน | แคทโดด LED |
| 2 | LED-K2 | ฉัน | คาโทด LED เชื่อมต่อกับ LED-K1 |
| 3 | LED-A1 | ฉัน | แอนโด LED |
| 4 | LED-A2 | ฉัน | LED Anode เชื่อมต่อกับ LED-A1 |
| 5-7 | NC | - | ไม่มีความเชื่อมโยง |
| 8 | /RESET | ฉัน | เปลี่ยน Pin |
| 9 | CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 10 | SCL | ฉัน | สัญญาณนาฬิกา SPI |
| 11 | SDI | ฉัน | สปิ อินเตอร์เฟซ อินทุพปิน |
| 12 | B0 | ฉัน | สัญญาณข้อมูลสีฟ้า (LSB) |
| 13-19 | B1-7 | ฉัน | สัญญาณข้อมูลสีฟ้า |
| 20 | G0 | ฉัน | สัญญาณข้อมูลสีเขียว (GREN) |
| 21-27 | G1-7 | ฉัน | สัญญาณข้อมูลสีเขียว |
| 28 | R0 | ฉัน | สัญญาณข้อมูล RED (LSB) |
| 29-35 | R1-7 | ฉัน | สัญญาณข้อมูลสีแดง |
| 36 | HSYNC | ฉัน | สัญลักษณ์ปรับสมาธิแบบแนวราบ |
| 37 | VSYNC | ฉัน | สัญญาณการเรียงลําดับตั้ง |
| 38 | DOTCLK | ฉัน | สัญญาณนาฬิกาเพื่อตัวอย่างทุกวัน |
| 39-40 | NC | - | ไม่มีความเชื่อมโยง |
| 41 | VDD | ฉัน | แหล่งพลังงาน +2.8V |
| 42 | VDDIO | ฉัน | 1.8V ~ 2.8V แหล่งพลังงาน |
| 43 | YU | ฉัน | ปินพานิลสัมผัส |
| 44 | XL | ฉัน | |
| 45 | YD | ฉัน | |
| 46 | XR | ฉัน | |
| 47-51 | NC | - | ไม่เชื่อมต่อ |
| 52 | ENABLE | ฉัน | การควบคุมข้อมูลเข้า |
| 53-54 | GND | ฉัน | พลังงานพื้นดิน |
ขั้นต่ําสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |

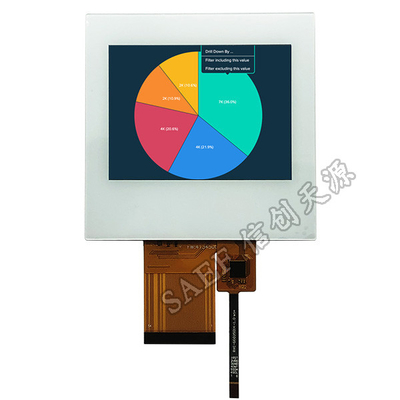

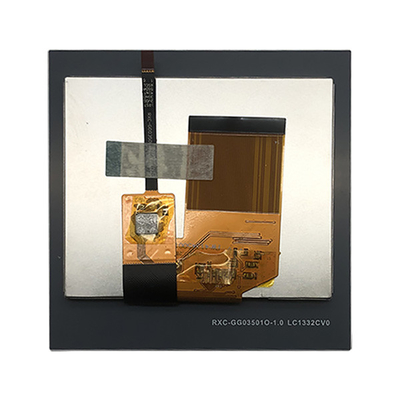

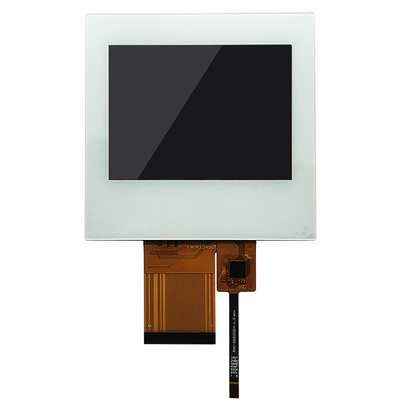

3.5" RGB TFT, QVGA LCD 3.5 นิ้วรูปภาพสินค้าจริง
