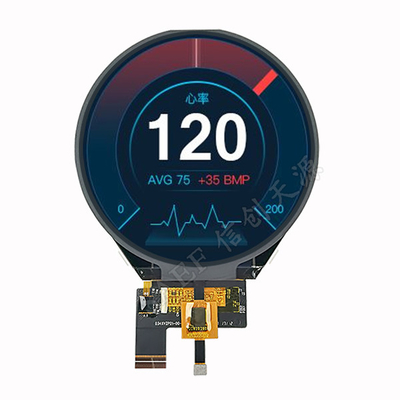

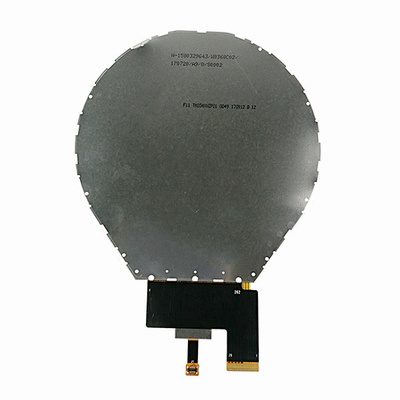

PCAP TFT Display 3.4 Inch Round LCD 3-Lane Mipi Interface 800x800 จุด กับ CTP

PCAP TFT Display 3.4 Inch Round LCD 3-Lane Mipi Interface 800x800 จุด กับ CTP
PCAP TFT Display 3.4 Inch Round LCD 3-Lane Mipi Interface 800x800 จุด กับ CTP PCAP TFT Display 3.4 Inch Round LCD 3-Lane Mipi Interface 800x800 จุด กับ CTP PCAP TFT Display 3.4 Inch Round LCD 3-Lane Mipi Interface 800x800 จุด กับ CTP PCAP TFT Display 3.4 Inch Round LCD 3-Lane Mipi Interface 800x800 จุด กับ CTP

ภาพใหญ่ :  PCAP TFT Display 3.4 Inch Round LCD 3-Lane Mipi Interface 800x800 จุด กับ CTP

รายละเอียดสินค้า:
สถานที่กำเนิด: เซินเจิ้น / ประเทศจีน
ชื่อแบรนด์: SAEF
ได้รับการรับรอง: ISO9001 / ISO14000
หมายเลขรุ่น: SF-TO340B-8978A-CT
เอกสาร: SF-TO340B-8978A-CT Specific...on.pdf
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 3 ชิ้น
ราคา: The lowest market price guaranteed
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐาน
เวลาการส่งมอบ: 1-5 สัปดาห์
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, Paypal
สามารถในการผลิต: 3000K ชิ้นต่อเดือน

PCAP TFT Display 3.4 Inch Round LCD 3-Lane Mipi Interface 800x800 จุด กับ CTP

ลักษณะ
สินค้า: หน้าจอสัมผัส TFT ขนาด 3.4 นิ้ว การแก้ไข: 800x800 พิกเซล
หน้าจอสัมผัส: กับ ส.ป.ก ดูทิศทาง: IPS (80/80/80/80)
ไอซีไดร์เวอร์: ILI9881C หรือเทียบเท่า หมายเลขพิน: 39
ขนาดเค้าร่าง: 99.0 x 96.6 x 3.98 (มิลลิเมตร) พื้นที่ทํางาน: 87.6 x 87.6 (มม.)
การเชื่อมต่อ: ZIF ความส่องสว่างของพื้นผิว: 350 cd/m2 (นิต)
อินเตอร์เฟซ: MIPI 3 เลน อายุการใช้งาน LED: 40,000 ชม
ไอซีไดรเวอร์ CTP:: HX8526-E30 การปฏิบัติตาม: เป็นไปตามข้อกำหนดของ REACH & RoHS
เน้น:

จอแสดงผล PCAP TFT 800x800

,

จอแสดงผล PCAP TFT 3.4 นิ้ว

,

หน้าจอสัมผัสแบบ Capacitive Mipi



เรื่องของ SF-TO340B-8978A-CT



เพิ่มความสามารถของอุปกรณ์ของคุณ ด้วยจอ PCAP TFT รอบ 3.4 นิ้ว ที่มีความละเอียด 800 x 800 จุดจอนี้ให้ภาพที่ชัดเจนและถูกออกแบบเพื่อการบูรณาการอย่างต่อเนื่องในแอปพลิเคชั่นต่างๆจากอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคไปยังการแก้ไขอุตสาหกรรม



ลักษณะสําคัญ:

  • คุณภาพการแสดงภาพที่น่าทึ่งด้วยความละเอียด 800 x 800 จุด, LCD TFT นี้มีสีสดใสและสดใส, รับประกันประสบการณ์การดูที่พิเศษจากมุมใด ๆ.
  • การออกแบบกลม:ปัจจัยรูปร่างกลมที่โดดเด่นทําให้การออกแบบและการใช้งานสินค้าที่นวัตกรรม เหมาะสมสําหรับนาฬิกาข้อมือ เครื่องวัดและอุปกรณ์ตกแต่ง
  • เทคโนโลยีสัมผัสที่ทันสมัยพานิลสัมผัสแบบประกอบความจุ (CTP) ประกันประสบการณ์สัมผัสที่ตอบสนอง, ทําให้การปฏิสัมพันธ์และการแสดงอาการของผู้ใช้ได้ง่าย
  • อินเตอร์เฟซ MIPI 3 เลน:มีอินเตอร์เฟซ MIPI 3 เลน ที่ทําให้จอนี้สามารถรับรองการถ่ายทอดข้อมูลอย่างรวดเร็ว และเชื่อมต่อที่น่าเชื่อถือได้ ด้วยความช้าอย่างน้อย ทําให้มันเหมาะสําหรับอุปกรณ์ที่มีประสิทธิภาพสูง
  • ทนทาน และ น่า เชื่อถือสร้างขึ้นเพื่อความยาวนานและความทนทาน จอนี้ถูกออกแบบให้ทนต่อสภาพแวดล้อมที่เข้มงวด



การใช้งาน:จอ PCAP TFT รอบ 3.4 นิ้ว เหมาะสําหรับ:

  • เทคโนโลยีที่ใส่ได้นาฬิกาสมาร์ทและเครื่องติดตามความฟิตเนส
  • อิเล็กทรอนิกส์ผู้ใช้:อุปกรณ์อัตโนมัติบ้านและอุปกรณ์อัจฉริยะ
  • อุปกรณ์อุตสาหกรรมแผนควบคุมและระบบติดตาม
  • อินเตอร์เฟซ HMI:อินเตอร์เฟซมนุษย์-เครื่องจักร สําหรับการใช้งานต่าง ๆ



ทําไม ต้อง เลือก เครื่อง จอ กลม ขนาด 3.4 นิ้ว?

จอ PCAP TFT ของเรารวมภาพภาพคุณภาพสูง กับเทคโนโลยีสัมผัสที่ทันสมัยทําให้มันเป็นทางเลือกที่สมบูรณ์แบบสําหรับผู้พัฒนาและผู้ผลิต ที่ต้องการสร้างผลิตภัณฑ์ที่น่าพอใจและใช้งานได้.



รายละเอียด:

  • ขนาด: 3.4 นิ้ว (กลม)
  • ความละเอียด: 800 x 800 จุด
  • อินเตอร์เฟซ: MIPI 3 เลน
  • เทคโนโลยีสัมผัส: แผ่นสัมผัสจุจุ (Capacitive Touch Panel)



เพิ่มการออกแบบสินค้าของคุณด้วยจอ LCD กลมขนาด 3.4 นิ้วของ PCAP TFT ของเรา สั่งซื้อตอนนี้เพื่อเพลิดเพลินกับการผสมผสานแบบสมบูรณ์แบบของสไตล์, ผลงาน, และเทคโนโลยีที่ทันสมัยสําหรับโครงการต่อไปของคุณ!





รายละเอียดสินค้า



ลักษณะ รายละเอียด
ขนาด 30.4 นิ้ว
การแก้ไข 800 ((RGB) x 800
ประเภทเทคโนโลยี a-Si
การตั้งค่าพิกเซล RGB สายตั้ง
พิกเซลปิช (pixel pitch) 109.5*1095
โหมดการแสดง SFT
การบํารุงผิว HC
ทิศทางการดู ฟรี
โมดูล (W x H x D) (mm) กับ CTP 990.0 x 96.6 x 398
พื้นที่ทํางาน ((mm) 87.6*876
พร้อม/ไม่มี TSP กับ CTP
ประเภทการเชื่อมต่อที่ตรงกัน FPC
เลข LED 8 ไลด์
CTP ความแข็งของผิว ≥ 7H
น้ําหนัก (g) TBD
อินเตอร์เฟซ MIPI 3 เลน
ความลึกของสี 16.7M
IC ไดรเวอร์ LCD ILI9881C
IC CTP ไดรเวอร์ HX8526-E30
อินเตอร์เฟซ CTP IIC





ภาพลวดลาย





PCAP TFT Display 3.4 Inch Round LCD 3-Lane Mipi Interface 800x800 จุด กับ CTP 0



PCAP TFT Display 3.4 Inch Round LCD 3-Lane Mipi Interface 800x800 จุด กับ CTP 1





การนิยาม Pin อินเตอร์เฟซ



ปิน

ไม่ ไม่

สัญลักษณ์ I/O หน้าที่
1 GND GND พลังงานพื้นดิน
2 LEDA P

แอนโด LED

3 LEDA P
4 LEDK P แคทโดด LED
5 LEDK P
6 GND GND พลังงานพื้นดิน
7 VDD ((-5V) P

-5V Input

8 VDD ((-5V) P
9 GND GND พลังงานพื้นดิน
10 VDD ((+5V) P

+5V Input

11 VDD ((+5V) P
12 GND GND พลังงานพื้นดิน
13 IOVCC P พลังงาน 1.8V
14 IOVCC P
15 GND GND พลังงานพื้นดิน
16 กําหนดใหม่ ฉัน ปินรีเซ็ตโลก
17 GND GND พลังงานพื้นดิน
18 TE ฉัน ผลลัพธ์การฉีกขาด
19 GND GND พลังงานพื้นดิน
20 NC N

ไม่มีการเชื่อมต่อ

21 NC N ไม่มีการเชื่อมต่อ
22 NC N ไม่มีการเชื่อมต่อ
23 GND GND พลังงานพื้นดิน
24 LAN2_P ฉัน สาย MIPI 2+
25 NC N ไม่มีการเชื่อมต่อ
26 LAN2_N ฉัน สาย MIPI 2
27 GND GND พลังงานพื้นดิน
28 CLK_P ฉัน นาฬิกา MIPI +
29 NC N ไม่มีการเชื่อมต่อ
30 CLK_N ฉัน ชั่วโมง IMIPI -
31 GND GND พลังงานพื้นดิน
32 LAN1_P ฉัน สาย MIPI 1+
33 NC N ไม่มีการเชื่อมต่อ
34 LAN1_N ฉัน สาย MIPI 1
35 GND GND พลังงานพื้นดิน
36 LAN0_P ฉัน สาย MIPI 0+
37 NC N ไม่มีการเชื่อมต่อ
38 LAN0_N ฉัน สาย MIPI 0-
39 GND GND พลังงานพื้นดิน



การนิยาม Pin อินเตอร์เฟซ CTP



ปิน ชื่อ
1 VCCA ((2.8V)
2 VCCD ((1.8V)
3 SCL
4 SDA
5 GND
6 GND
7 TSIX
8 NC
9 NC
10 XRES





อัตราการเรตติ้งสูงสุด



รายการ สัญลักษณ์ MIN MAX หน่วย
ความดันไฟฟ้า IOVCC - 03 3.3 V
ความดันไฟฟ้า VDD ((+5V) - 03 6.5
ความดันไฟฟ้า VDD ((-5V) - 6 คน5 0.3
โลจิกฟอร์มวอลเตจ VCCIO - 03 3.3 V
อุณหภูมิการทํางาน ด้านบน - 20 70 °C
อุณหภูมิในการเก็บ Tst - 30 80 °C
ความชื้นที่สมบูรณ์ เออ -- ≤ 70 กรัม/ม3





คุณสมบัติไฟฟ้า



รายการ สัญลักษณ์ MIN TYP MAX หน่วย
ความดันไฟฟ้า IOVCC 1.75 1.8 3.3 V
ความดันไฟฟ้า VDD ((+5V) 4.5 5.0 6 V
ความดันไฟฟ้า VDD ((-5V) -6 - 5 คน0 - 4.5

หน่วยงาน

สัญญาณ

โวลเตชั่น

ระดับสูง HIV 0.7*IOVCC - IOVCC V
ระดับต่ํา VIL 0 - 0.3*IOVCC V





รายละเอียดไฟหลัง



รายการ สัญลักษณ์ นาที แบบ แม็กซ์ หน่วย คําสังเกต
กระแสไฟฟ้าต่อ IF 18 20 22 mA 1 LED
โฟลเตจด้านหน้า VF - 12.8 - V BLH-BLL
การใช้พลังงานไฟหลัง WBL - 512 - mW 8 ไลด์
ระยะเวลาการใช้งาน - - 30,000 - ชั่วโมง สําหรับ LED แต่ละ LED





คุณสมบัติทางแสง



รายการ สัญลักษณ์ สภาพ นาที แบบ แม็กซ์ หน่วย

มุมมอง

θT

CR?? 10

70 80 --



ปริญญา

θB 70 80 --
θL 70 80 --
θR 70 80 --
อัตราความแตกต่าง CR θ=0o 600 800 --

เวลาตอบสนอง

น้ํามัน 25°C

--

25

35

ms

TOFF
ความเหมือนกัน ยู   75 80 -- %
NTSC     65 70 -- %
ความสว่าง L   280 350 -- cd/m2

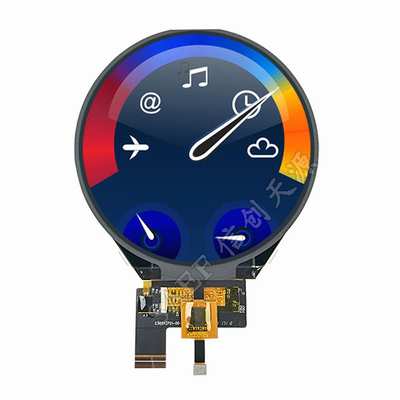

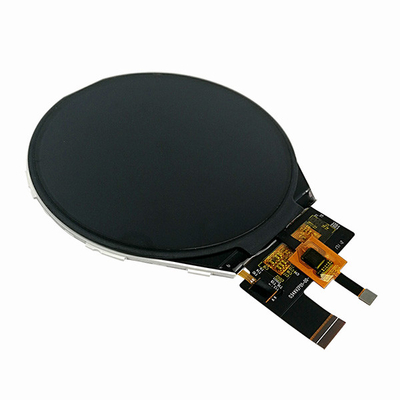

ภาพสินค้า

PCAP TFT Display 3.4 Inch Round LCD 3-Lane Mipi Interface 800x800 จุด กับ CTP 2

 PCAP TFT Display 3.4 Inch Round LCD 3-Lane Mipi Interface 800x800 จุด กับ CTP 3PCAP TFT Display 3.4 Inch Round LCD 3-Lane Mipi Interface 800x800 จุด กับ CTP 4PCAP TFT Display 3.4 Inch Round LCD 3-Lane Mipi Interface 800x800 จุด กับ CTP 5
