รายละเอียดสินค้า:
|
| คำหลัก: | โมดูลสัมผัส TFT LCD ขนาด 7 นิ้ว | หน้าจอสัมผัส: | PCAP (หน้าจอสัมผัสแบบ Capacitive) |
|---|---|---|---|
| การแก้ไข: | 1024x600 | ขนาดครอบแก้ว: | ทางเลือกสำหรับการปรับแต่ง |
| อินเตอร์เฟซ LCM: | อินเทอร์เฟซ RGB | ความส่องสว่างของพื้นผิว: | 200 ซีดี/ตร.ม |
| อายุการใช้งาน LED: | 40,000 ชม | หมุด: | 50 PIN |
| ดูทิศทาง: | ฟรี (80/80/80/80) | อินเทอร์เฟซ CTP: | ไอทูซี |
| อุณหภูมิในการทำงาน: | –20℃ ถึง +70℃ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 1024x600 7 นิ้วหน้าจอสัมผัส TFT,IPS 7 นิ้วหน้าจอสัมผัส TFT,TFT PCAP Touch Panel |
||
7 นิ้ว TFT LCD Touch Module IPS มุมชมเต็ม 1024x600 จุด พร้อมอินเตอร์เฟซ RGB กับ PCAP

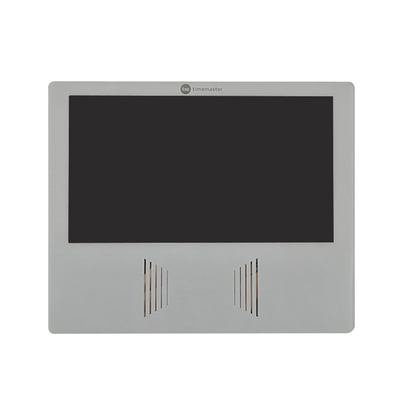

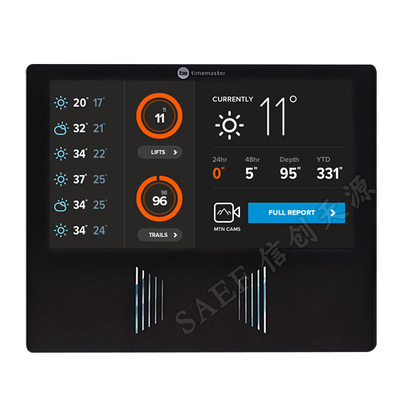

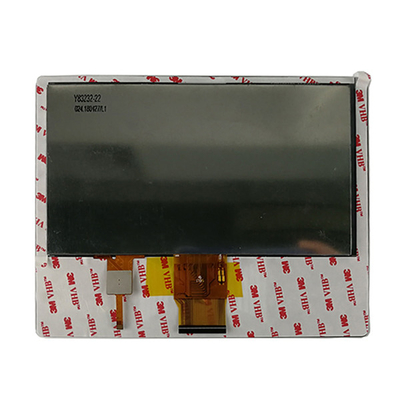

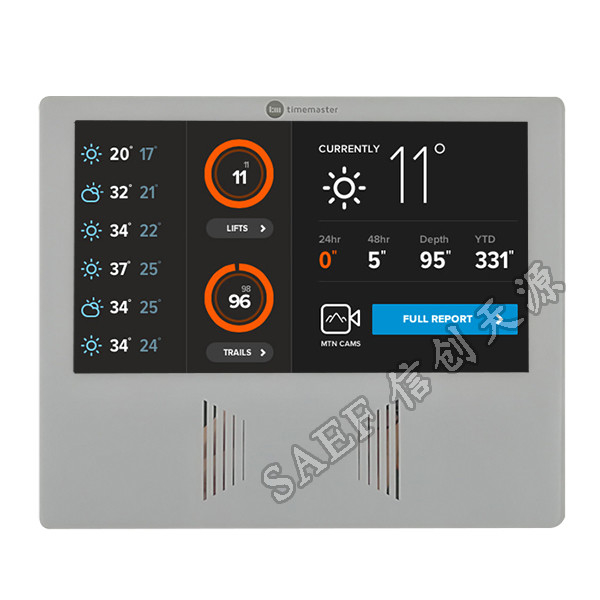

SAEF Technology SF-TC700B-8619A-CT3/CT4 เป็นหน้าจอ LCD TFT มุมชมเต็มแบบ IPS ขนาด 7 นิ้ว มีความละเอียด QVGA 1024x600 พิกเซล มี Capacitive Touch Screen ((CTP)ทั้งสีดําและสีขาวแก้วปกมี.

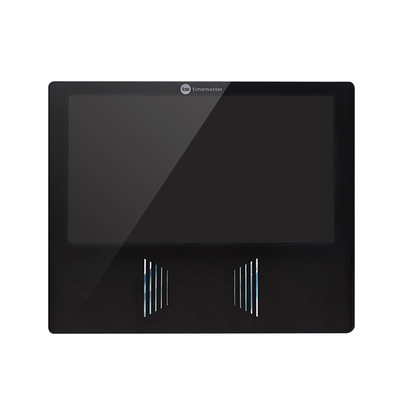

โมดูล LCD นี้มีมิติลักษณะ 182.5*151*5.38 มิลลิเมตร และขนาด AA คือ 154.21x85.92 มิลลิเมตรและ SF-TC700B-8619A-CT4 มีกระจกปิดสีดํา. อินเตอร์เฟซ LCM มีอินเตอร์เฟส RGB, 50 พิน. อินเตอร์เฟส CTP คือ I2C. SF-TC700B-8619A-CT3/CT4 มีความสว่างผิว 320cd/m2 (นิท)โมดูลจอ LCD นี้สามารถทํางานได้ในอุณหภูมิจาก 20 °C ถึง + 70 °C.
| คําสําคัญ: | โมดูลสัมผัส LCD TFT 7 นิ้ว | หน้าจอสัมผัส: | PCAP ((จอสัมผัสขนาดจุ) |
|---|---|---|---|
| การแก้ไข: | 1024x600 | ขนาดกระจกปก: | อัตราเลือก สําหรับการปรับแต่ง |
| อินเตอร์เฟซ LCM: | อินเตอร์เฟซ RGB | ความสว่างของพื้นผิว: | 200 Cd/m2 |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | ปิ้น: | 50 ปิน |
| ทิศทางการดู: | ฟรี ((80/80/80/80) | อินเตอร์เฟซ CTP: | I2C |
| ระยะเวลาการทํางาน: | ¥20°C ถึง +70°C | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
7 นิ้ว TFT LCD Touch Module การวาดภาพ
อินเตอร์เฟซ CTP
ปิน 1 GND
Pin2, SDA 1.8V
Pin3, SCL 1.8V
Pin4, VCC 2.8V
Pin5, INT 1.8V
ปิน 6 RST 1.8V
| พินโน่ | สัญลักษณ์ | คํานิยาม |
| 1 | LED+ | พลังงานสําหรับแสงเบื้องหลัง LED (Anode) |
| 2 | LED+ | พลังงานสําหรับแสงเบื้องหลัง LED (Anode) |
| 3 | LED | พลังงานสําหรับแสงเบื้องหลัง LED (แคโทด) |
| 4 | LED | พลังงานสําหรับแสงเบื้องหลัง LED (แคโทด) |
| 5 | GND | ดิน(0V) |
| 6 | VCOM | ความตึงเครียดการให้บริการต่ออิเล็กทรอนด์ทั่วไปของแผ่น TFT |
| 7 | DVDD | พลังงานสําหรับวงจรดิจิตอลและแอนาล็อก |
| 8 | MODE | การเลือกโหมด DE/SYNC MODE=0:SYNC Mode; MODE=1:DE Mode |
| 9 | DE | การใส่ข้อมูลเปิดให้ใช้ในโหมด TTL |
| 10 | VS | การเข้า Sync แบบตั้ง |
| 11 | HS | การเข้า Sync ทิศทาง |
| 12 ~ 19 | B7 ~ B0 | ข้อมูลสีฟ้า |
| 20 ~ 27 | G7 ~ G0 | ข้อมูลสีเขียว |
| 28 ~ 35 | R7 ~ R0 | ข้อมูลสีแดง |
| 36 | GND | ดิน(0V) |
| 37 | DCLK | ทางเข้า RGB clock ตรงกัน |
| 38 | GND | ดิน(0V) |
| 39 | L/R | เลือกซ้าย / ขวา |
| 40 | U/D | การตั้งค่าการสแกน Gate Driver ขึ้น/ล่าง |
| 41 | VGH | ประตู ON Voltage |
| 42 | VGL | ประตู OFF Voltage |
| 43 | AVDD | พลังงานสําหรับวงจรแบบแอนลาจ |
| 44 | กําหนดใหม่ | การจัดเก็บทั่วโลก |
| 45 | NC | ไม่มีการเชื่อมต่อ |
| 46 | VCOM | ความตึงเครียดการให้บริการต่ออิเล็กทรอนด์ทั่วไปของแผ่น TFT |
| 47 | DITHB | เปิด / ปิดฟังก์ชัน Dithering |
| 48 | GND | ดิน(0V) |
| 49 | NC | ไม่มีการเชื่อมต่อ |
| 50 | NC | ไม่มีการเชื่อมต่อ |
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT | การทดสอบ
สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | 9.3 | 9.6 | 9.9 | V | If=160 mA | รางวัล |
| กระแสไฟฟ้า | ถ้า | รางวัล | 160 | รางวัล | mA | รางวัล | รางวัล |
| ความดันกลับ | Vr | รางวัล | รางวัล | 5 | V | รางวัล | |
| การสูญเสียพลังงาน | Pd | รางวัล | 1536 | รางวัล | mW | รางวัล | |
| ความเข้มแสงสําหรับ LCM |
รางวัล |
300 | 320 | 350 | Cd/m2 | If=160mA | รางวัล |
| ความเหมือนกันสําหรับ LCM | รางวัล | 80 | รางวัล | รางวัล | % | If=160 mA | รางวัล |
| สีไฟหลัง | สีขาว | ||||||
| รายการ | สภาพ | เวลา (ชั่วโมง) | การประเมิน |
| อุณหภูมิสูง | 80°C | 120 |
ไม่มีความผิดปกติ ในฟังก์ชัน และลักษณะ |
| อุณหภูมิสูง | 70°C | 120 | |
| ความร้อนต่ํา | -30°C | 120 | |
| อุณหภูมิต่ํา | -20°C | 120 | |
| ความชื้น | 60°C/ 90%RH | 120 | |
| อุณหภูมิการกระแทกทางความร้อน | -20 °C ¬ 25 °C ® 70 °C
(0.5 ชั่วโมง ¬ 5 นาที ® 0.5 ชั่วโมง) |
10 จักรยาน |
สินค้าที่คล้ายกัน สําหรับการออกแบบของคุณ
|
ขนาด |
รายละเอียด |
P/N ของเรา |
|
7 นิ้ว |
800x480ประเภทภูมิทัศน์พร้อมแผ่นควบคุม |
SF-TC700I-9239C-T |
|
7 นิ้ว |
1024x600 ประเภทภูมิประเทศ พร้อมหรือไม่มี CTP อินเตอร์เฟซ RGB |
SF-TC700B-8619A-N/CT |
|
7 นิ้ว |
1024x600 ประเภทภูมิประเทศ พร้อมหรือไม่มี CTP, อินเตอร์เฟซ MIPI |
SF-TO700B-8857A-N/CT |
|
7 นิ้ว |
1024x600 ประเภทภูมิประเทศ พร้อมหรือไม่มี CTP อินเตอร์เฟซ RGB |
SF-TO700B-8834A-CT |
