รายละเอียดสินค้า:
|
| สินค้า: | 1หน้าจอ LCD TFT ขนาด.22 นิ้ว | หน้าจอสัมผัส: | ไม่มีจอสัมผัส ((สามารถปรับแต่ง) |
|---|---|---|---|
| การแก้ไข: | 240x204 | ดูทิศทาง: | มุมมองภาพแบบเต็ม IPS (80/80/80/80) |
| ไอซีไดร์เวอร์: | ST7789V | หมายเลขพิน: | 14 ปิน |
| การเชื่อมต่อ: | ประเภทตัวเชื่อมต่อ FPC | ความส่องสว่างของพื้นผิว: | 300 cd/m2 (นิต) |
| อินเตอร์เฟซ: | SPI | อายุการใช้งาน LED: | 40,000 ชม |
| เน้น: | จอแสดงผล LCD แบบวงกลม IPS,จอแสดงผล LCD แบบวงกลม 240x204,จอแสดงผล LCD แบบกลม OEM |
||
SF-TC122B-8807A1-N รายละเอียด 2023-09-10.pdf
1.22 นิ้ว รอบวงกลมจอ LCD TFT 240x204 จุด IPS มุมชมเต็ม
SAEF TECHNOLOGY SF-TC122B-8807A1-N เป็นหน้าจอ LCD TFT แบบ IPS ขนาดเส้นแยก 1.22 ′′ รอบรูปทรง มีความละเอียด 240x204 พิกเซล
รายละเอียดสินค้าอย่างรวดเร็ว:
1ขนาด LCD: 1.22 ′′ TFT
2ความละเอียด: 240x204
3มุมมอง: ทั้งหมด
4มิติการออกแบบ: 33.66x33.02x1.5 มิลลิเมตร
5. LCD ไดรฟ์ IC: ST7789V
6ประเภทอินเตอร์เฟซ LCD: SPI
7. อุณหภูมิ: ด้านบน -20°C ถึง +70°C; ด้านใต้ -30°C ถึง +80°C
8. แผนการสัมผัส: ไม่มีจอสัมผัส ((สามารถปรับแต่ง)
| สินค้า: | 1.22 นิ้ว TFT LCD Screen | หน้าจอสัมผัส: | ไม่มีจอสัมผัส ((สามารถปรับแต่ง) |
|---|---|---|---|
| การแก้ไข: | 240x204 | ทิศทางการดู: | IPS มุมมองเต็ม ((80/80/80/80) |
| ไดรเวอร์ IC: | ST7789V | หมายเลขปิน: | 14 ปิน |
| การเชื่อมต่อ: | ประเภทเครื่องเชื่อม FPC | ความสว่างของพื้นผิว: | 300 Cd/m2 (นิท) |
| อินเตอร์เฟซ: | SPI | อายุการใช้งาน LED: | 40,000 ชั่วโมง |
1.22 นิ้ว รอบรอบ LCD Display Screen TFT 240x204 จุด IPS การวาดสินค้า
คําอธิบายรหัส PIN
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | LEDK2 | O | แคทโดด LED |
| 2 | LEDK1 | O | แคทโดด LED |
| 3 | LEDA | O | แอนโด LED |
| 4 | GND | ฉัน | ดิน |
| 5 | FMARK | ฉัน | การฉีกอิฟเฟ็คต์ออก pin ให้ MCU ทําสynchronizes กับการเขียนกรอบ, เริ่มทํางานโดย S / W คําสั่ง. |
| 6 | SDI | ฉัน | แสดงสัญญาณข้อมูล |
| 7 | SCLK | ฉัน | ใน Serial Interface ใช้เป็น SCL |
| 8 | RS | ฉัน | ลงทะเบียนเลือกสัญญาณ |
| 9 | CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 10 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
| 11 | IOVCC | ฉัน | พลังงานไฟฟ้า 2.8V/1.8V โวลเตชั่น |
| 12 | VCC | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 13 | GND | ฉัน | ดิน |
| 14 | GND | ฉัน | ดิน |
ขั้นต่ําสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 30.0-3.6 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
คุณสมบัติ DC (VDD=3.3V,Ta=25°C)
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 3.0 | 3.3 | 3.6 | V | - |
| กระแสไฟฟ้า | IDD | - | TBD | - | mA | VDD = 3.3V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - | TBD | - | mA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | - | 3.2 | V | If=40mA | - | |
| กระแสไฟฟ้า | ถ้า | - | 40 | - | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | 128 | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
- |
- | 150 | - | Cd/m2 | If=40mA | - |
| ความเหมือนกันสําหรับ LCM | - | 70 | 75 | - | % | If=40mA | - |
| สีไฟหลัง | สีขาว | ||||||

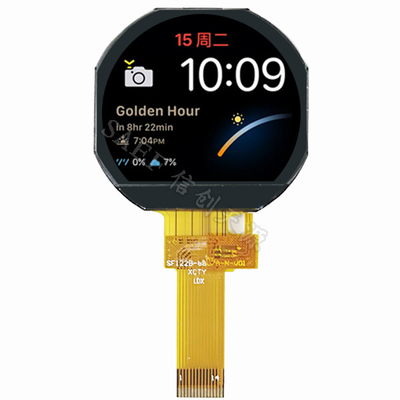

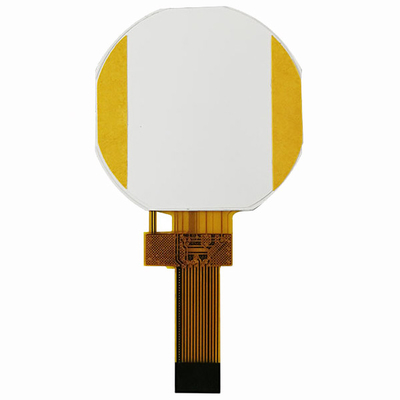

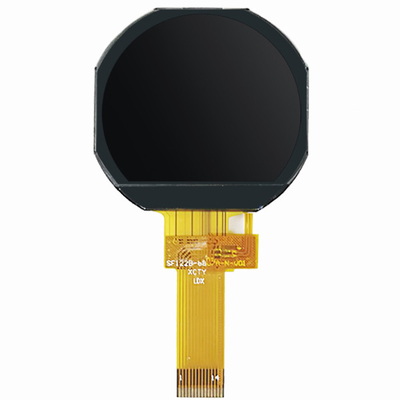

1.22 นิ้ว รอบ วงกลมจอ LCD TFT 240x204 จุด IPS ภาพสินค้า
