รายละเอียดสินค้า:
|
| สินค้า: | หน้าจอ OLED ขนาด 1.54 นิ้ว | การแก้ไข: | ความละเอียด 128x64 จุด |
|---|---|---|---|
| โหมดการแสดงผล: | จอแสดงผลเมทริกซ์แบบพาสซีฟ | อินเตอร์เฟซ: | I2C / IIC |
| จุด: | มุมมองทั้งหมด | ภาพลักษณะ ดิม: | 42.88(ยาว)x38.04(กว้าง)x3.1(หนา) |
| พื้นที่ทํางาน: | 35.04(ย) x 17.51(ก) | สนามพิกเซล: | 0.274 x 0.274 |
| วิธีการขับขี่: | 1/64 วงจรทํางาน | อุณหภูมิในการทำงาน: | -40°C ถึง +80°C |
| อุณหภูมิในการจัดเก็บ: | -40°C ถึง +85°C | ไอซีไดร์เวอร์: | CH1116G หรือเทียบเท่า |
| หมายเลขพิน: | 4 ปินหัว | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ OLED ขนาด 128X64,CH1116 จอ OLED,1จอ OLED ขนาด.54 นิ้ว |
||
อัพเกรดโครงการของคุณด้วยจอ OLED 1.54 นิ้วของเราSFOM154JY4-12864WB-02, มีการตั้งค่าพิกเซลความละเอียดสูง 128x64 จอ OLED ที่มีความหลากหลายนี้มีอินเตอร์เฟซ I2C และใช้เครื่องขับ CH1116 ที่น่าเชื่อถือทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานต่าง ๆ จากอุปกรณ์อิเล็กทรอนิกส์ DIY ไปยังอุปกรณ์มืออาชีพ.
ลักษณะสําคัญ:
การใช้งานหลากหลาย
เหมาะสําหรับการใช้งานที่หลากหลาย รวมถึงอุปกรณ์สมาร์ท อุปกรณ์การแพทย์ การใช้งานของไอโอที และหุ่นยนต์
ทําไมต้องเลือกจอ OLED ของเรา?
จอ OLED ขนาด 1.54 นิ้ว ของเรารวมเทคโนโลยีที่ทันสมัย กับคุณสมบัติการบูรณาการที่ง่าย ไม่ว่าจะเป็นนักเรียนที่ชอบเล่น หรือนักออกแบบมืออาชีพที่ต้องการส่วนประกอบที่มีคุณภาพสูงช่องจอนี้มีทั้งความน่าเชื่อถือและการทํางาน.
สั่งสินค้าโรงงานของคุณ 1.54 นิ้ว OLEDSFOM154JY4-12864WB-02และนําโครงการของคุณมาสู่ชีวิต ด้วยภาพที่น่าทึ่งและเทคโนโลยีที่น่าเชื่อถือ
มิติทางกล
การนิยาม Pin อินเตอร์เฟซ
| รหัส PIN | สัญลักษณ์ | คําอธิบาย |
| 1 | GND |
สถานที่ของวงจรทางตรรกะ นี่คือปิ้นพื้น มันต้องติดกับพื้น |
| 2 | VCC |
พลังงานไฟฟ้าสําหรับ OLED นี่คือปินไฟฟ้า ต้องเชื่อมต่อกับแหล่งไฟฟ้า |
| 3 | SCL | การเข้า SCL ของนาฬิกาลําดับ |
| 4 | SDA | การใส่ข้อมูลลําดับ SDA |
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| โลเตจไฟฟ้าสําหรับการแสดง | VCC | 3 | 5 | V |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | SCL/SDA/RES/DC/CS | 1.65 | 3.3 | V |
| อุณหภูมิการทํางาน | TOP | - 40 | 80 | .C |
| อุณหภูมิในการเก็บ | TSTG | - 40 | 85 | .C |
| อายุการใช้งาน (120 cd/m2) | 12,000 | - | ชั่วโมง | |
| อายุการใช้งาน (80 cd/m2) | 15,000 | - | ชั่วโมง | |
| อายุการใช้งาน (60 cd/m2) | 25,000 | - | ชั่วโมง |
ลักษณะของแสง
| ลักษณะ | สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
| ความสว่าง | Lbr | หมายเหตุ 5 | 100 | 120 | - | cd/m2 |
| CIE | (x) (y) | ค.ศ. 1931 | 00.1222 | 0.160.26 | 0.20 0.39 | |
| ความแตกต่างของห้องมืด | CR | - | >10000:1 | - | ||
| มุมมอง | - | ฟรี | - | ระดับ |
คุณลักษณะ DC
| ลักษณะ | สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | 1.65 | 2.8 | 3.3 | V | |
| โลเตจไฟฟ้าสําหรับการแสดง | VCC |
หมายเหตุ 5 (ปิด DC / DC ภายใน) |
12 | 12.5 | 13 | V |
| การนําเข้าระดับสูง | HIV | IOUT = 100μA, 3.3MHz | 0.8xVDD | - | VDD | V |
| การเข้าระดับต่ํา | VIL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2xVDD | V |
| ผลิตระดับสูง | VOH | IOUT = 100μA, 3.3MHz | 0.9xVDD | - | VDD | V |
| ผลิตระดับต่ํา | VOL | IOUT = 100μA, 3.3MHz | 0 | - | 0.1xVDD | V |
| กระแสการทํางานสําหรับ VDD | IDD | - | 180 | 300 | uA | |
| กระแสการทํางานสําหรับ VCC | ICC | หมายเหตุ 7 | - | 35.6 | 44.5 | mA |
| ปัจจุบันโหมดนอนสําหรับ VDD | IDD นอน | - | 1 | 5 | uA | |
| ปัจจุบันโหมดนอนสําหรับ VCC | ICC นอน | - | 2 | 10 | uA |

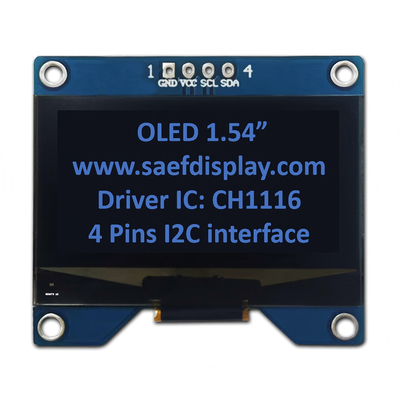

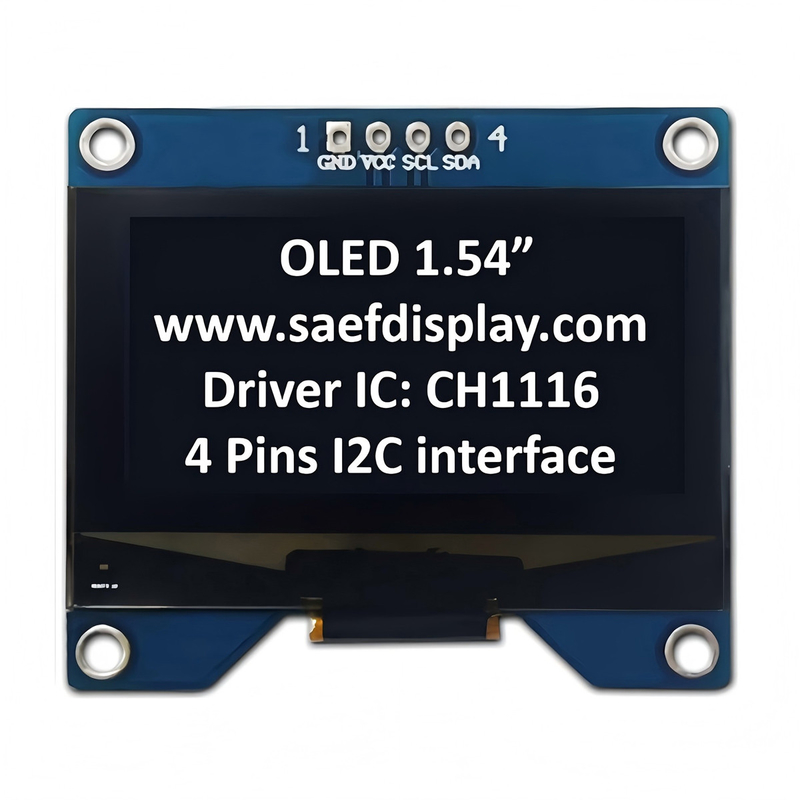

ภาพสินค้า
