รายละเอียดสินค้า:
|
| สินค้า: | 1โมดูลจอ OLED ขนาด.12 นิ้ว | จำนวนพิกเซล: | 128x128 จุด |
|---|---|---|---|
| ไอซีไดร์เวอร์: | SH1107 หรือเทียบเท่า | โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ |
| แสดงสี: | โมโน ไวท์ | ขับหน้าที่: | 1/128 หน้าที่ |
| ขนาดแผง: | 27 x 30.1 x 1.25 (มม.) | พื้นที่ทํางาน: | 20.14 x 20.14 (มม.) |
| สนามพิกเซล: | 0.1575 x 0.1575(มม.) | ขนาดพิกเซล: | 0.1375 x 0.1375 ((มม) |
| ดูทิศทาง: | มุมมองทั้งหมด | อินเตอร์เฟซ: | 8 บิต 68XX/80XX ปานกลาง 4 สาย SPI, I2C |
| การเชื่อมต่อ: | ZIF | หมายเลขพิน: | 20 พิน |
| เวลาชีวิต: | 50,000 ชั่วโมง @60cd/m2 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลจอ OLED ขนาด 128x128 จุด,1โมดูลจอ OLED ขนาด.12 นิ้ว,จอจอแกรฟิก OLED SPI I2C |
||
40mm ZIF FPC 1.12 นิ้ว OLED Display การนําเสนอสินค้า
สินค้าดูรวดเร็ว
คําอธิบาย
SFOS112XZ-128128PAN OLED Display Module เป็นจอกราฟิก COG ความละเอียด 128x128 ขนาดเส้นแยก 1.12 นิ้วโมเดล OLED ได้ถูกออกแบบเป็นเกรดอุตสาหกรรม ซึ่งมีข้อดีของราคาที่แข่งขัน. โมดูลมี SH1107 IC ภายใน; มันรองรับ 8 บิต 68XX/80XX ปานกลาง, 4 สาย SPI, อินเตอร์เฟซ I2C. ความดันไฟฟ้าสําหรับ Logic คือ 2.8V, ความดันไฟฟ้าสําหรับจอคือ 12V,กระแสการทํางานสําหรับ VDD คือ 55μA, SFOS112XZ-128128PAN OEL Display Module สามารถทํางานได้ในอุณหภูมิจาก -40 °C ถึง +70 °C; อุณหภูมิในการเก็บของของมันอยู่ระหว่าง -40 °C ถึง +80 °C
40mm ZIF FPC 1.12 นิ้ว OLED Display การวาดสินค้า
การนิยาม Pin
|
ปิน จํานวน |
สัญลักษณ์ | I/O | หน้าที่ | |||
| PowerSuply | ||||||
| 1 | VPP | P |
พลังงานไฟฟ้าสําหรับ OEL Panel นี่คือปินไฟฟ้าแรงดันบวกที่สุดของชิป มันต้องได้รับไฟฟ้าจากภายนอก |
|||
| 3 | VDD | P |
พลังงานไฟฟ้าสําหรับ Logic นี่คือสปินไฟฟ้า มันต้องเชื่อมต่อกับแหล่งไฟฟ้าภายนอก |
|||
| 20 | GND | P |
สาเหตุของระบบ OEL นี่คือปินพื้นดิน มันยังเป็นจุดอ้างอิงสําหรับปินโลจิก ความดันขับเคลื่อน OEL และวงจรแบบแอนลาจ มันต้องเชื่อมต่อกับพื้นดินภายนอก |
|||
| คนขับ | ||||||
| 6 | IREF | ฉัน |
อ้างอิงปัจจุบันสําหรับการปรับความสว่างent ปินนี้เป็นปินมาตรฐานกระแสกระแสสายไฟฟ้าส่วนหนึ่ง ควรรับรองการเชื่อมต่อระหว่างปินนี้และ VSS วางกระแสไฟฟ้าให้สูงสุด 12.5μA |
|||
| 2 | VCOMH | O |
ความดันออก สูง ระดับสําหรับสัญญาณ COM ปินนี้คือปินการเข้าสําหรับระดับความแรงกดออกสูงสําหรับสัญญาณ COM คอนเดเซนเตอร์ควรถูกเชื่อมต่อระหว่างปินนี้และ VSS |
|||
| อินเตอร์เฟซ | ||||||
|
4,5 |
BS1 BS2 |
ฉัน |
โปรต็อกอลสื่อสาร Sellect ปินเหล่านี้เป็นการเข้าเลือก MCU |
ดูตารางต่อไปนี้ | ||
| IM1 | IM2 | |||||
| 8 บิต 68XX ร่วมกัน | 0 | 1 | ||||
| 8 บิต 80XX ร่วมกัน | 1 | 1 | ||||
| SPI 4 สาย | 0 | 0 | ||||
| I2C | 1 | 0 | ||||
| 8 | RES# | ฉัน |
การรีเซ็ตพลังงานสําหรับตัวควบคุมและ คนขับ ปินนี้คือการใส่สัญญาณรีเซ็ต เมื่อปินต่ํา การเริ่มต้นของชิปจะดําเนินการ |
|||
| 7 | CS# | ฉัน |
ชิปเลือก ปินนี้คือชิปเลือกเข้า ชิปเปิดสําหรับ MCU การสื่อสารเพียง เมื่อ CS# ถูกลดลง |
|||
|
9 |
A0 |
ฉัน |
ข้อมูล/การควบคุมคําสั่ง ปิ้นนี้คือปิ้นควบคุมข้อมูล/คําสั่ง เมื่อปิ้นถูกดึงสูง สินเชื่อที่ D7~D0 จะถูกตีความเป็นข้อมูลในการแสดง เมื่อปิ้นถูกดึงต่ําinput ที่ D7 ~ D0 จะถูกโอนไปยังบันทึกคําสั่ง. เมื่อดึงปินสูงและโหมดอินเตอร์เฟซซีเรียลถูกเลือก ข้อมูลที่ SI จะถูกตีความเป็นข้อมูล เมื่อดึงต่ํา ข้อมูลที่ SI จะ ในโหมด I2C ปินนี้ทําหน้าที่ SA0 สําหรับการเลือกที่อยู่ของทาส สําหรับความสัมพันธ์รายละเอียดกับสัญญาณอินเตอร์เฟซ MCU โปรดดูแผนภูมิลักษณะเวลา |
|||
|
10 |
WR# |
ฉัน |
นี่คือพัดเข้าอินเตอร์เฟซ MPU เมื่อเชื่อมต่อกับ 8080 MPU, นี้เป็นการทํางาน LOW. แพดนี้เชื่อมต่อกับ 8080 MPU WR สัญญาณ สัญญาณบนบัสข้อมูลถูกล็อคที่ขอบขึ้นของสัญญาณ WR เมื่อเชื่อมต่อกับ MPU 6800 ซีรีส: นี่คือปลายทางการใส่สัญญาณควบคุมการอ่าน / เขียน เมื่อ R/W = H: อ่าน เมื่อ R/W = L: เขียน |
|||
|
11 |
E/RD# |
ฉัน |
นี่คือพัดเข้าอินเตอร์เฟซ MPU เมื่อเชื่อมต่อกับ MPU 8080 ซีรี่ย์, มันทํางาน LOW. แพดนี้เชื่อมต่อกับสัญญาณ RD ของ MPU ของซีรีย์ 8080 และบัสข้อมูลอยู่ในสภาพการออก เมื่อสัญญาณนี้คือ ′′L′′ เมื่อเชื่อมต่อกับ MPU ซีรี่ย์ 6800 นี่เป็น HIGH ที่ทํางาน ของ MPU ซีรีส์ 6800 |
|||
|
12 ~ 19 |
D0~D7 |
I/O |
Seriiall Data Input/Output และคล็อค เมื่อเลือกโหมดลําดับ D1 จะเป็น SI การเข้าข้อมูลลําดับ และ D0 จะเป็น SCL การเข้าเวลาลําดับ เมื่อเลือกโหมด I2C, D1 เป็นข้อมูลเข้าลําดับ SDA และ D0 เป็นข้อมูลเข้าระดับ SCL |
|||
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย | หมายเหตุ |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | - 03 | 3.6 | V | 1, 2 |
| โลเตจไฟฟ้าสําหรับการแสดง | VPP | 7 | 16.5 | V | 1, 2 |
| อุณหภูมิการทํางาน | TOP | - 40 | 70 | .C | |
| อุณหภูมิในการเก็บ | TSTG | - 40 | 85 | .C | 3 |
| อายุการใช้งาน (100 cd/m2) | 10,000 | - | ชั่วโมง | 4 |
หมายเหตุที่ 1: ทั้งหมดของความกระชับกําลังด้านบนคือบนพื้นฐานของ VSS = 0V
หมายเหตุที่ 2: เมื่อโมดูลนี้ใช้เกินความจํากัดสูงสุดที่สุทธิข้างบน อาจเกิดการแตกของโมดูลอย่างถาวร นอกจากนี้สําหรับการทํางานปกติเป็นที่ปรารถนาที่จะใช้โมดูลนี้ตามเงื่อนไขตามส่วนที่ 3ภาพและคุณสมบัติไฟฟ้า หากโมดูลนี้ใช้เกินสภาพนี้ อาจเกิดการทํางานผิดปกติของโมดูล และความน่าเชื่อถือของโมดูลอาจเสื่อมลง
หมายเหตุ 3: ระยะอุณหภูมิที่กําหนดไม่ได้รวมตัวขั้วขั้ว
อุณหภูมิของเครื่องขั้วควรออก 80.C
หมายเหตุ 4: การสิ้นสุดอายุการใช้งานถูกระบุว่าเป็น 50% ของความสว่างเริ่มต้นที่ประสบความสําเร็จ.
ลักษณะของแสง
|
ลักษณะ |
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
|
ความสว่าง (VPP จําหน่ายจากภายนอก) |
Lbr |
หมายเหตุ 4 |
100 |
140 |
- |
cd/m2 |
| C.I.E. (ขาว) | (x) (y) | ค.ศ. 1931 | 0.250.27 | 0.29 0.31 | 0.33 0.35 | |
| ความแตกต่างของห้องมืด | CR | - | >10000:1 | - | ||
| มุมมอง | - | ฟรี | - | ระดับ |
คุณลักษณะ DC
|
ลักษณะ |
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | 1.65 | 2.8 | 3.5 | V | |
|
โลเตจไฟฟ้าสําหรับการแสดง |
VPP |
หมายเหตุ 5 |
11.5 |
12.0 |
12.5 |
V |
|
การนําเข้าระดับสูง |
HIV |
IOUT = 100μA, 3.3MHz |
0.8×VDD |
- |
VDD |
V |
| การเข้าระดับต่ํา | VIL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×VDD | V |
| ผลิตระดับสูง | VOH | IOUT = 100μA, 3.3MHz | 0.8×VDD | - | VDD | V |
| ผลิตระดับต่ํา | VOL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×VDD | V |
| กระแสการทํางานสําหรับ VCI | IDD | - | 55 | 100 | μA | |
| กระแสการทํางานสําหรับ VPP | IPP | หมายเหตุ 6 | - | 25 | 32 | mA |
|
ปัจจุบันโหมดนอนสําหรับ VDD |
IDD นอน |
- |
0.1 |
5 |
μA |
|
|
ปัจจุบันโหมดนอนสําหรับ VPP |
IPP นอน | - | 0.5 | 5 | μA |
หมายเหตุที่ 5 และ 6: ความสว่าง (Lbr) และความแรงดันไฟฟ้าสําหรับการแสดง (VPP) ขึ้นอยู่กับการเปลี่ยนแปลงลักษณะของแผ่นและคําขอของลูกค้า
หมายเหตุที่ 6: VDD = 2.8V, VPP = 12.0V, 100% พื้นที่จอเปิด

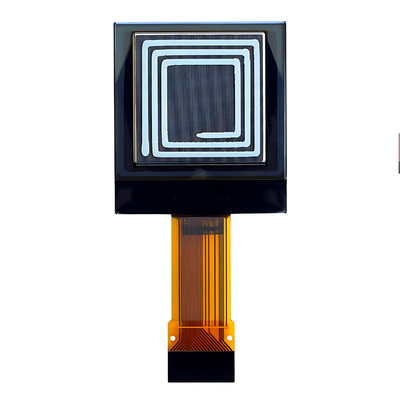

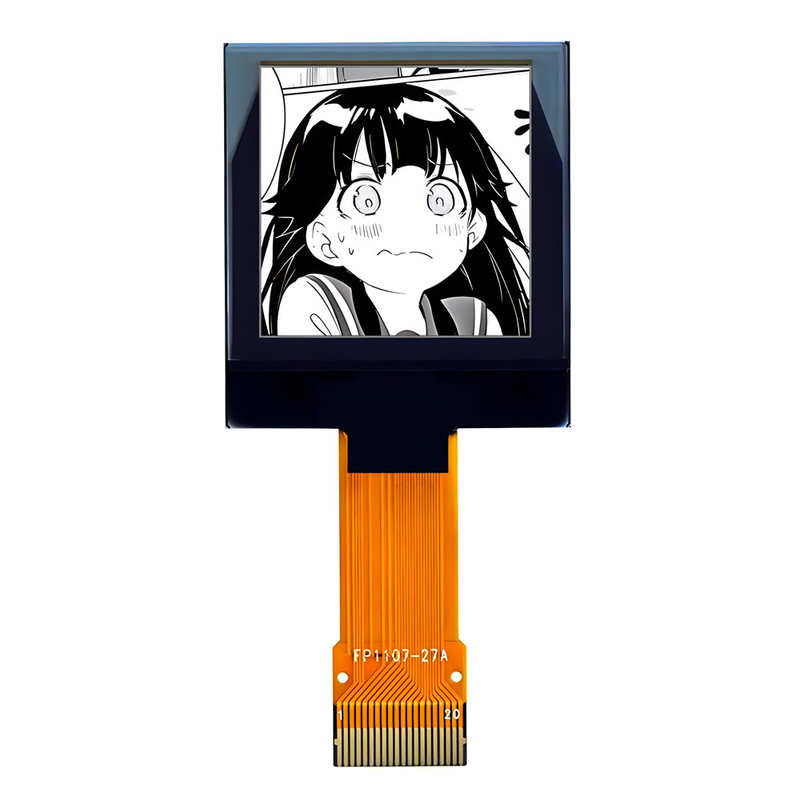

40mm ZIF FPC 1.12 นิ้ว OLED Display ภาพสินค้า
